Cable eléctrico de datos

DINLEMOIP67

Aplicación/Descripción
Cable de extensión para sensores HV 2 x PT100/PT1000 para instalaciones de medida de alta tensión.

Ventajas del producto

• Protección contra el contacto en todos los componentes

Información adicional
Emisión de un certificado de ensayos HV con referencia al número de lote para trazabilidad completa. Marcado SAB: número de artículo, número de lote, longitud.

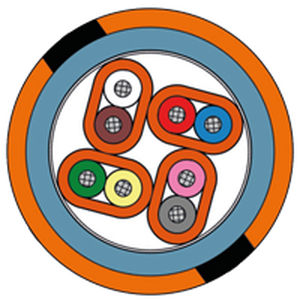

Datos del cable
Cable de conexión: cable de medida HV
Aislamiento: FEP – según DIN 47100 1-8
Cubierta de par: FEP – naranja (RAL 2004)
Cubierta interior: PUR – azul (RAL 5024)
Cubierta exterior: PUR
Color de la cubierta: naranja con franjas longitudinales verdes
Trenzado: optimizado en capas
Diámetro exterior: aprox. 7,4 mm
Tensión nominal: 1000 V CA a través de la cubierta de par
Rango de temperatura: estático: -40°C a +150°C | dinámico: -40°C a +150°C

Conectores
LeMo / REDEL: enchufe y casquillo, con funda antitorsión naranja y tapa protectora negra, 8 polos, Código C. Resistentes a 1000 V CA – IP67 cuando están conectados.

Pruebas
Conductor/Conductor – 2500 V CA – 5 min a través de la cubierta de par
5000 V CA – 5 min – según EN 50264-2-1
Prueba de unidad en el conector montado de acuerdo con la norma para equipos de medición IEC/EN 61010-1 y especificaciones VDE en baño esférico interno (instalación de prueba aprobada por VDE)
Verificación de la protección contra el contacto exterior – 3000 V / 1 min CA

Ejemplos de configuración (extracto)
Ref. T641-056-497 — longitud de cable de conexión 1000 mm
Ref. T641-058-117 — longitud de cable de conexión 3000 mm
Ref. T641-058-574 — longitud de cable de conexión 5000 mm
Longitudes totales y por canal personalizables.

Características / especificaciones técnicas

• Cable de conexión: cable de medida HV
• Aislamiento: FEP (DIN 47100 1-8)
• Cubierta de par: FEP, naranja (RAL 2004)
• Cubierta interior: PUR, azul (RAL 5024)
• Cubierta exterior: PUR
• Color de la cubierta: naranja con franjas longitudinales verdes
• Trenzado: optimizado en capas
• Diámetro exterior: aprox. 7,4 mm
• Tensión nominal: 1000 V CA a través de la cubierta de par
• Rango de temperatura: -40°C a +150°C (estático y dinámico)
• Conector: LeMo/REDEL 8 polos, Código C, IP67 cuando están conectados, 1000 V CA resistente
• Pruebas de cable: conductor/conductor 2500 V CA (5 min) y 5000 V CA (5 min) según EN 50264-2-1
• Pruebas de producto: ensayos según IEC/EN 61010-1 y VDE; prueba de protección contra el contacto exterior 3000 V / 1 min CA
