Cable eléctrico de datos HV

LEMOblindadoredondo

Aplicación / Descripción
Cable de medida seguro para alta tensión destinado a acelerómetros IEPE y módulos de medida HV (p. ej. CSM HV IEPE3 FL100). Diseñado para la conexión de sensores triaxiales y entornos de alta tensión.

Ventajas del producto

• Seguridad al contacto para operación en alta tensión — ver documentación/ilustración

Información adicional
Emisión de un certificado de ensayo HV con referencia al número de lote para garantizar trazabilidad completa. Opcional: inspección y reparación de sensores ya instalados bajo petición.

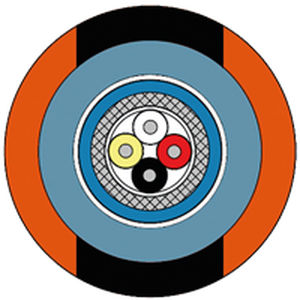

Datos del cable
Cable de conexión: cable sensor HV IEPE
Aislamiento de conductores: PFA – rojo, blanco, negro, amarillo
Cubierta de paquete: PFA – azul (RAL 5015)
Cubierta interior: PUR – azul (RAL 5024)
Cubierta exterior: PUR
Color de la cubierta: naranja con franjas longitudinales negras
Tendido / trenzado: trenzado optimizado en capas
Diámetro exterior: aprox. 4,3 mm
Resistencia de tensión: 1000 V AC a través de la segunda cubierta interior
Rango de temperatura (estático): -50°C a +150°C
Rango de temperatura (dinámico): -40°C a +150°C

Lado de conexión del sensor
Conector: enchufe hembra 4‑pin ¼‑28 UNF para conexión a acelerómetros IEPE triaxiales (también disponible: 4‑pin 8‑36 UNF y 4‑pin M4.5).
Blindaje: salida agrupada, aislada con funda termorretráctil
Rango de temperatura del canal de haz: -55°C a +250°C

Conectores
Conector Lemo/Redel: con funda de alivio de tensión naranja y capuchón protector negro, 8‑pin, Código C. Resistencia dieléctrica 1000 V AC – IP67 en estado acoplado.

Pruebas
Pruebas de cable: conductor/conductor – 600 V AC – 1 min – según IEC 60584-1 sobre la segunda cubierta interior en baño de agua; 5000 V AC – 5 min – conforme a EN 50264-2-1.
Prueba de producto: verificación unidad por unidad en el conector ensamblado conforme a la norma de instrumentos IEC 61010-1 y especificaciones VDE en un baño de pruebas interno (instalación de prueba aprobada por VDE). Verificación de la seguridad de contacto al exterior – 3000 V AC / 1 min.

Ejemplos de configuración
Ref. | Long. cable de conexión | Long. canal 1 | Long. toma tierra | Conector
T642-062-666 | 3000 mm | 100 mm | 200 mm | 4‑Pin ¼‑28 UNF
T642-062-794 | 6000 mm | 100 mm | 200 mm | 4‑Pin ¼‑28 UNF
T642-062-635 | 3000 mm | 100 mm | 200 mm | 4‑Pin 8‑36 UNF
Longitudes totales y de canal disponibles a medida.

Especificaciones técnicas

• Cable de conexión: cable sensor HV IEPE
• Aislamiento de conductores: PFA (rojo, blanco, negro, amarillo)
• Cubierta haz / interior / exterior: PFA (haz), PUR (interior y exterior)
• Diámetro exterior: aprox. 4,3 mm
• Resistencia de tensión: 1000 V AC (a través de segunda cubierta interior); ensayos de cable hasta 5000 V AC según EN 50264-2-1
• Temperatura: estático -50°C a +150°C; dinámico -40°C a +150°C; canal de haz -55°C a +250°C
• Conectores: 4‑Pin ¼‑28 UNF (también 8‑36 UNF, M4.5), Lemo/Redel 8‑pin Código C (1000 V AC, IP67 acoplado)
• Blindaje: salida agrupada, aislada con funda termorretráctil
• Pruebas: IEC 60584-1 (prueba de cable), EN 50264-2-1, IEC 61010-1, prueba de seguridad de contacto 3000 V AC / 1 min
• Trazabilidad: marcado con número de artículo y número de lote
