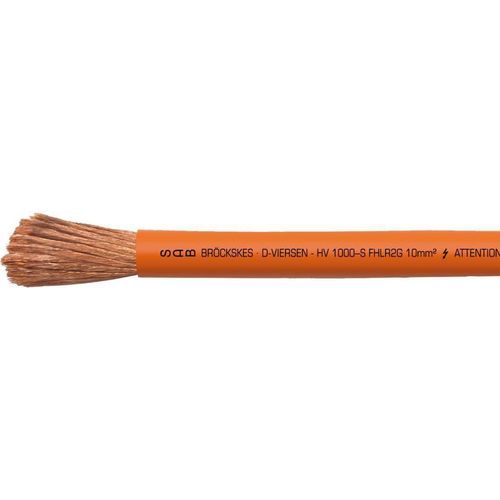

Cable eléctrico de alimentación HV 1000 - Sde alta temperaturaresistente a los productos químicosde cobre
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de alimentación
- Tipo de protección
- de alta temperatura, resistente a los productos químicos
- Núcleo del cable
- de cobre
- Aplicaciones
- para vehículo eléctrico, para aplicaciones de alta tensión
- Número de conductores
- monoconductor
- Material del aislante
- con aislamiento de silicona
- Color del aislante
- naranja
- Otras características
- libre de halógenos, sin PFAS
- Tensión nominal
600 V, 1.000 V
- Temperaturas
Máx.: 180 °C
(356 °F)Mín.: -40 °C
(-40 °F)- Segmento de cable
Máx.: 120 mm²
(0,19 in²)Mín.: 10 mm²
(0,02 in²)
Descripción
Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren de transmisión, en baterías, inversores y electrónica de potencia.
Ventajas
Informaciones adicionales
Certificados

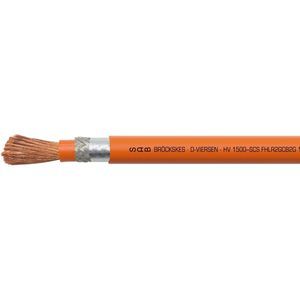

Disponible también en versión apantallada
HV 1000 – SCS FHLR2GCB2G
Construcción
Conductor: venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual
Aislamiento: caucho de silicona
Color cubierta: naranja (RAL 2003)
Dimensiones (HV 1000 - S — LV 112-1 + LV 216-2)
№ art. — Sección nominal — ø exterior — Peso del cobre — Peso del cable ≈ — Impedancia paralela 20°C máx.
L39162127 — 10,00 mm² — 6,0 -0,6 mm — 96,0 kg/km — 106 kg/km — 1,91 Ω/km
L39162137 — 16,00 mm² — 7,2 -0,6 mm — 153,6 kg/km — 163 kg/km — 1,21 Ω/km
L37162147 — 25,00 mm² — 8,8 -0,6 mm — 240,0 kg/km — 244 kg/km — 0,78 Ω/km
L39162157 — 35,00 mm² — 10,5 -0,7 mm — 336,0 kg/km — 349 kg/km — 0,554 Ω/km
L39162167 — 50,00 mm² — 12,2 -0,7 mm — 480,0 kg/km — 497 kg/km — 0,386 Ω/km
L39162177 — 70,00 mm² — 14,4 -1,4 mm — 672,0 kg/km — 719 kg/km — 0,227 Ω/km
L39162187 — 95,00 mm² — 17,2 -1,4 mm — 912,0 kg/km — 1935 kg/km — 0,206 Ω/km
L39162197 — 120,00 mm² — 19,7 -1,8 mm — 1152,0 kg/km — 1183 kg/km — 0,161 Ω/km
Características / Especificaciones técnicas
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren de transmisión, en baterías, inversores y electrónica de potencia.
Ventajas
- extremadamente flexible
- resistencia mecánica extremadamente alta
- alta protección contra las influencias ambientales
- sin halógenos
- rango de aplicación de -40°C a +180°C
- sin PFAS
Informaciones adicionales
Certificados
- DIN EN 13602
- LV 216-2
- DIN EN 50525
- DIN EN 50363
- DIN EN 60811
Disponible también en versión apantallada
HV 1000 – SCS FHLR2GCB2G
Construcción
Conductor: venas de cobre desnudo, venas extrafinas, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual
Aislamiento: caucho de silicona
Color cubierta: naranja (RAL 2003)
Dimensiones (HV 1000 - S — LV 112-1 + LV 216-2)
№ art. — Sección nominal — ø exterior — Peso del cobre — Peso del cable ≈ — Impedancia paralela 20°C máx.
L39162127 — 10,00 mm² — 6,0 -0,6 mm — 96,0 kg/km — 106 kg/km — 1,91 Ω/km
L39162137 — 16,00 mm² — 7,2 -0,6 mm — 153,6 kg/km — 163 kg/km — 1,21 Ω/km
L37162147 — 25,00 mm² — 8,8 -0,6 mm — 240,0 kg/km — 244 kg/km — 0,78 Ω/km
L39162157 — 35,00 mm² — 10,5 -0,7 mm — 336,0 kg/km — 349 kg/km — 0,554 Ω/km
L39162167 — 50,00 mm² — 12,2 -0,7 mm — 480,0 kg/km — 497 kg/km — 0,386 Ω/km
L39162177 — 70,00 mm² — 14,4 -1,4 mm — 672,0 kg/km — 719 kg/km — 0,227 Ω/km
L39162187 — 95,00 mm² — 17,2 -1,4 mm — 912,0 kg/km — 1935 kg/km — 0,206 Ω/km
L39162197 — 120,00 mm² — 19,7 -1,8 mm — 1152,0 kg/km — 1183 kg/km — 0,161 Ω/km
Características / Especificaciones técnicas
- Tipo: FHRLR2G
- Dimensiones según la norma: LV 112-1 + LV 216-2
- Tensión de servicio: 600 V AC / 1000 V DC
- Tensión de prueba: prueba de chispa 8000 V
- Radio curvatura mín.: instalación fija: 2 x d; instalación flexible: 4 x d
- Rango de temperatura: -40/+180 °C
- Sin halógenos según IEC 60754-1 + VDE 0482-754-1
- Comportamiento en combustión según ISO 19642
- Prueba de clima alternante según ISO 19642
- Resistencia al ozono según ISO 19642
- Resistencia a medios según ISO 19642
- Flexibilidad: muy buena
- Sin contaminantes: según directiva RoHS de la Unión Europea
