Cable eléctrico de alimentación HV 1500 - SCP

resistente a las intemperiescon pantalla de cobreresistente al aceite

Aplicación
Cable de alta tensión con aislamiento de silicona, diseñado para vehículos eléctricos e híbridos: uso en el tren de transmisión, baterías, inversores y electrónica de potencia.

Ejemplo de marcado

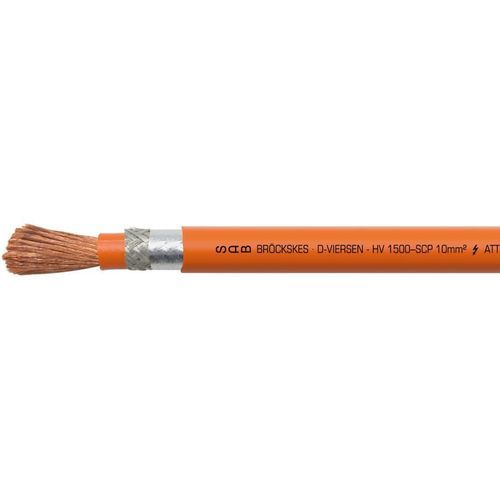

Ejemplo: SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCP 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Ventajas

• resistencia mecánica extremadamente alta
• buenas características EMC
• muy flexible
• resistente a la intemperie
• sin halógenos
• rango de uso de -50°C a +125°C (uso limitado)
• libre de PFAS

Certificados / Normas (construcción, materiales y ensayos)

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 50620
• DIN EN 60811

Construcción
Conductor: hilos de cobre desnudo, hilos extrafinos, CU ETP-1 según EN 13602, diámetro de hilo individual máx. 0,21 mm
Aislamiento: caucho de silicona
Pantalla: trenzado de cobre estañado; cobertura óptica ≥ 85 %; lámina aluminizada, lado metálico hacia el interior
Material de la cubierta: TPE-U
Color de la cubierta: naranja (RAL 2003)

Datos técnicos
Base dimensional: ISO 19642-5
Tensión de servicio: 1000 V AC / 1500 V DC
Tensiones de ensayo: prueba de chispa 8000 V; conductor/pantalla 10000 V
Radio de curvatura mínimo: montaje fijo: 3 x d; aplicación flexible: 5 x d
Rango de temperatura: -50°C a +90°C (continuo); tiempo limitado hasta +125°C (2000 h)
Sin halógenos: según IEC 60754-1 + VDE 0482-754-1
Comportamiento al fuego: retardante de llama y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2
Resistencia al aceite: muy buena (TMPU según EN 50363-10-2 + VDE 0207-363-10-2)
Resistencia a UV e intemperie: según HD 605
Resistencia al ozono: según DIN EN 50396
Ausencia de sustancias nocivas: según la directiva RoHS de la Unión Europea

HV 1500 - SCP (Dimensiones según ISO 19642)
n.º de artículo; sección nominal; aprox. ø del conductor; ø exterior; masa cobre; peso cable ≈ (núcleo); peso cable ≈ (con pantalla); resistencia óhmica a 20°C máx.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 8,1 -0,6 mm; 134,7 kg/km; 153 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 9,6 -0,6 mm; 200,8 kg/km; 224 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 11,3 -0,6 mm; 311,1 kg/km; 327 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 13,2 -0,6 mm; 420,6 kg/km; 451 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 15,2 -0,6 mm; 581,8 kg/km; 635 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 17,4 -0,8 mm; 794,6 kg/km; 847 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 19,9 -0,8 mm; 1095,9 kg/km; 1137 kg/km; 0,206 Ω/km

Características / especificaciones técnicas

• Modelo: HV 1500 - SCP
• Marca: SAB BRÖCKSKES
• Aislamiento: caucho de silicona
• Cubierta: TPE-U, naranja (RAL 2003)
• Pantalla global: trenzado de cobre estañado + lámina aluminizada (metal hacia dentro), cobertura óptica ≥ 85 %
• Tensión nominal: 1000 V AC / 1500 V DC
• Tensiones de ensayo: prueba de chispa 8000 V; conductor/pantalla 10000 V
• Rango de temperatura: -50 °C a +90 °C (continuo), hasta +125 °C tiempo limitado (2000 h)
• Radio de curvatura: fijo 3 x d, flexible 5 x d
• Sin halógenos, retardante de llama y autoextinguible según normas
• Muy buena resistencia a aceites, UV, intemperie y ozono
• Material del conductor: hilos de cobre extra finos CU ETP-1
