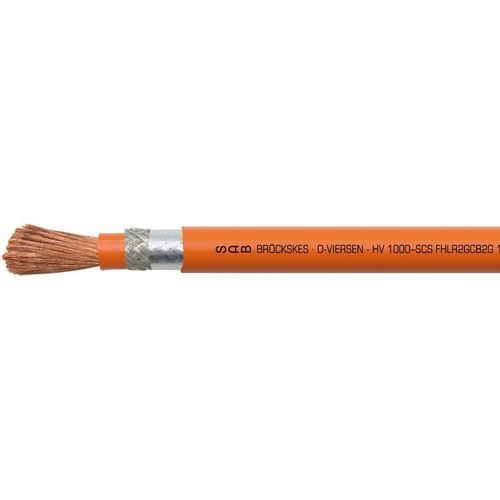

Cable eléctrico de alimentación HV 1000 - SCS

resistente a las intemperiescon pantalla de cobrede cobre

Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren motriz, baterías, inversores y electrónica de potencia.

Ventajas

• muy flexible
• buenas características EMC
• resistente a la intemperie
• sin halógenos
• rango de temperatura: -40 °C a +180 °C
• sin PFAS

Informaciones adicionales
Certificados - construcción, materiales y ensayos con referencia a:

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

En casos individuales, la aplicación específica debe acordarse con SAB Bröckskes.
Disponible también, bajo pedido, en versión sin pantalla: HV 1000 – S (FHLR2G).

Construcción
Conductor: cordones de cobre desnudo, hilos extrafinos, CU ETP-1 según EN 13602, diámetro máximo de hilo individual 0,21 mm
Aislamiento: caucho de silicona
Pantalla: trenzado de cobre estañado; cobertura óptica ≥ 85%; lámina aluminizada, lado metálico hacia el interior
Material de la cubierta: caucho de silicona
Color de la cubierta: naranja (RAL 2003)

Datos técnicos
Tipo: FHLR2GCB2G
Base normativa / dimensiones: LV 216-2
Tensión de servicio: 600 V AC / 1000 V DC
Tensión de ensayo: prueba de chispa 8000 V; conductor/pantalla 5000 V
Radio mínimo de curvatura: instalación fija: 3 x d; aplicación flexible: 5 x d
Rango de temperatura: -40 / +180 °C
Sin halógenos: según IEC 60754-1 + VDE 0482-754-1
Comportamiento en combustión: según ISO 19642
Prueba de cambio climático: según ISO 19642
Resistencia al ozono: según ISO 19642
Resistencia a medios: según ISO 19642
Flexibilidad: muy buena
Ausencia de sustancias nocivas: conforme a la directiva RoHS de la Unión Europea

HV 1000 - SCS (dimensiones según LV 216-2)
Nr. art. | Sección nominal | Aprox. ø conductor | ø exterior | Peso cobre | Peso cable ≈ | Resistencia óhmica a 20°C máx.
L39162227 | 10,00 mm² | 6,0 -0,6 mm | 8,8 -0,6 mm | 134,8 kg/km | 164 kg/km | 1,91 Ω/km
L39162237 | 16,00 mm² | 7,2 -0,6 mm | 10,2 -0,6 mm | 201,0 kg/km | 235 kg/km | 1,21 Ω/km
L39162247 | 25,00 mm² | 8,8 -0,6 mm | 12,2 -0,6 mm | 321,6 kg/km | 354 kg/km | 0,78 Ω/km
L39162257 | 35,00 mm² | 10,5 -0,7 mm | 14,4 -0,6 mm | 433,5 kg/km | 488 kg/km | 0,554 Ω/km
L39162267 | 50,00 mm² | 12,2 -0,7 mm | 15,8 -0,6 mm | 581,2 kg/km | 623 kg/km | 0,386 Ω/km
L39162277 | 70,00 mm² | 14,4 -1,4 mm | 18,2 -0,8 mm | 794,6 kg/km | 866 kg/km | 0,227 Ω/km
L39162287 | 95,00 mm² | 17,2 -1,4 mm | 20,9 -0,8 mm | 1097,0 kg/km | 1167 kg/km | 0,206 Ω/km
L39162297 | 120,00 mm² | 19,7 -1,8 mm | 23,5 -1,0 mm | 1354,0 kg/km | 1440 kg/km | 0,161 Ω/km
Otras dimensiones y colores posibles bajo pedido.

Características / especificaciones técnicas

• Tipo de producto: FHLR2GCB2G
• Denominación comercial: HV 1000 - SCS
• Uso previsto: cable de alta tensión para vehículos eléctricos e híbridos (tren motriz, baterías, inversores, electrónica de potencia)
• Tensión de servicio: 600 V AC / 1000 V DC
• Ensayos: prueba de chispa 8000 V; conductor/pantalla 5000 V
• Rango de temperatura: -40 °C a +180 °C
• Aislamiento / Cubierta: caucho de silicona
• Pantalla: trenzado de cobre estañado + lámina aluminizada (metal hacia dentro), cobertura óptica ≥ 85%
• Color de la cubierta: naranja (RAL 2003)
• Radio mínimo de curvatura: 3 x d fijo / 5 x d flexible
• Normas: DIN EN 13602, LV 216-2, DIN EN 50525, DIN EN 50363, DIN EN 60811
• Sin halógenos (IEC 60754-1 / VDE 0482-754-1), libre de PFAS, ensayos de fuego y clima según ISO 19642
• Flexibilidad: muy buena
• Disponibilidad: también disponible a pedido como versión sin pantalla HV 1000 – S (FHLR2G)
