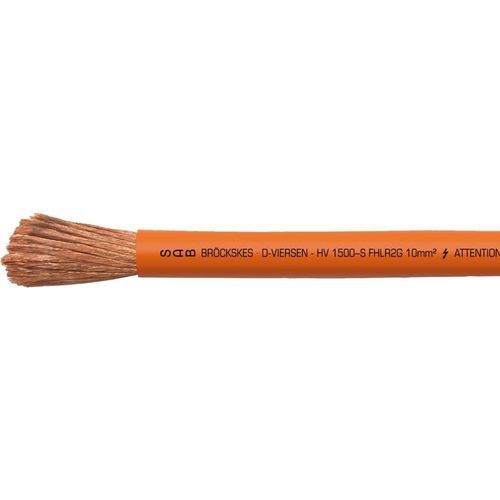

Cable eléctrico de alimentación HV 1500 - S

de cobrepara la industria del automóvilpara vehículo eléctrico

Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren motriz, baterías, inversores y electrónica de potencia.

Ventajas

• muy flexible
• resistencia mecánica extremadamente alta
• alta protección frente a influencias ambientales
• sin halógenos
• rango de temperatura de -40 °C a +180 °C
• sin PFAS

Información adicional
Certificaciones — construcción, materiales y ensayos con referencia a normas:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Construcción
Conductor: cordones de cobre desnudo, hilos extrafinos, CU ETP-1 según EN 13602, diámetro máximo de hilo 0,21 mm
Aislamiento: caucho de silicona
Color de la cubierta: naranja (RAL 2003)

Datos técnicos
Tipo: FHLR2G
Dimensiones según norma: ISO 19642-5
Tensión de servicio: 1000 V AC / 1500 V DC
Tensión de ensayo: prueba de chispa 8000 V
Radio de curvatura mín.: instalación fija: 2 × d; aplicación flexible: 4 × d
Rango de temperatura: -40 / +180 °C
Sin halógenos: según IEC 60754-1 + VDE 0482-754-1
Comportamiento frente al fuego: según ISO 19642
Prueba de clima variable: según ISO 19642
Resistencia al ozono: según ISO 19642
Resistencia a medios: según ISO 19642
Flexibilidad: muy buena
Ausencia de sustancias nocivas: conforme a la directiva RoHS de la Unión Europea

HV 1500 - SCP (dimensiones según ISO 19642)
n.º de artículo; Sección nominal; Ø exterior; Peso cobre; Peso del cable ≈; Resistencia óhmica a 20 °C máx.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 96,0 kg/km; 106 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 153,6 kg/km; 163 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 240,0 kg/km; 244 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 336,0 kg/km; 349 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 480,0 kg/km; 497 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 672,0 kg/km; 719 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 912,0 kg/km; 1935 kg/km; 0,206 Ω/km

características / especificaciones técnicas

• Tipo: FHLR2G
• Servicio: HV 1500 - S
• Material de aislamiento: caucho de silicona
• Color de la cubierta: naranja (RAL 2003)
• Tensión de servicio: 1000 V AC / 1500 V DC
• Tensión de ensayo: prueba de chispa 8000 V
• Temperatura de trabajo: -40 °C a +180 °C
• Radio de curvatura mín.: fijo 2×d; flexible 4×d
• Sin halógenos (IEC 60754-1)
• Libre de PFAS
• Ausencia de sustancias nocivas: conforme RoHS
