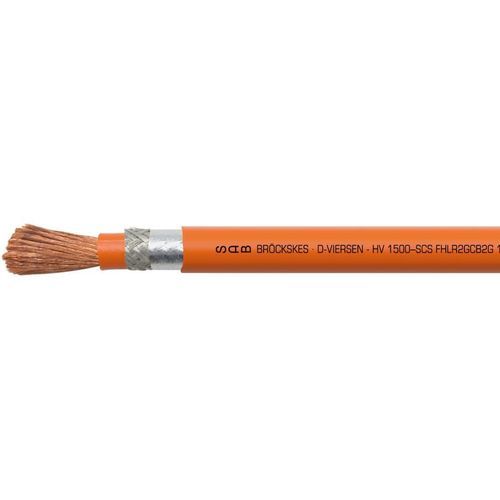

Cable eléctrico de alimentación HV 1500 - SCS

con pantalla de cobreresistente a las intemperiesde cobre

Ejemplo de marcaje
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren de transmisión, en baterías, inversores y electrónica de potencia.

Ventajas

• muy flexible
• buenas características EMC
• resistente a la intemperie
• sin halógenos
• rango de funcionamiento de -40°C a +180°C
• sin PFAS

Información adicional - Certificaciones
Construcción, materiales y ensayos con referencia a:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

En casos individuales, la aplicación específica debe acordarse con S Bröckskes. A petición también disponible en versión sin pantalla: HV 1500 – S FHLR2G

Construcción
Conductor: hilos de cobre desnudo, conductores extrafinos, CU ETP-1 según EN 13602, diámetro máximo de hilo individual 0,21 mm
Aislamiento: caucho de silicona
Pantalla: trenzado de cobre estañado; cobertura óptica ≥ 85%; lámina aluminizada con el lado metálico hacia el interior
Material de la cubierta: caucho de silicona
Color de la cubierta: naranja (RAL 2003)

Datos técnicos
Tipo: FHLR2GCB2G
Base estándar de dimensiones: ISO 19642-5
Tensión de servicio: 1000 V AC / 1500 V DC
Tensión de ensayo: prueba de chispa 8000 V; conductor/pantalla 10000 V
Radio mínimo de curvatura: instalación fija: 3 x d; aplicación flexible: 5 x d
Rango de temperatura: -40/+180 °C
Sin halógenos: según IEC 60754-1 + VDE 0482-754-1
Comportamiento en combustible: según ISO 19642
Prueba de cambio climático: según ISO 19642
Resistencia al ozono: según ISO 19642
Resistencia a medios: según ISO 19642
Flexibilidad: muy buena
Ausencia de sustancias nocivas: conforme a la directiva RoHS de la Unión Europea

HV 1500 - SCS (Dimensiones según ISO 19642)
art. nº: L39151227; Sección nominal: 10,00 mm²; Ø aprox. conductor: 6,0 -0,7 mm; Ø exterior: 8,1 -0,6 mm; Masa de cobre: 134,7 kg/km; Peso cable ≈: 153 kg/km; Resistencia óhmica a 20°C máx.: 1,91 Ω/km
art. nº: L39151237; Sección nominal: 16,00 mm²; Ø aprox. conductor: 7,2 -0,8 mm; Ø exterior: 9,6 -0,6 mm; Masa de cobre: 200,8 kg/km; Peso cable ≈: 224 kg/km; Resistencia óhmica máx.: 1,21 Ω/km
art. nº: L39151247; Sección nominal: 25,00 mm²; Ø aprox. conductor: 8,7 -0,8 mm; Ø exterior: 11,3 -0,6 mm; Masa de cobre: 311,1 kg/km; Peso cable ≈: 327 kg/km; Resistencia óhmica máx.: 0,78 Ω/km
art. nº: L39151257; Sección nominal: 35,00 mm²; Ø aprox. conductor: 10,4 -1,0 mm; Ø exterior: 13,2 -0,6 mm; Masa de cobre: 420,6 kg/km; Peso cable ≈: 451 kg/km; Resistencia óhmica máx.: 0,554 Ω/km
art. nº: L39151267; Sección nominal: 50,00 mm²; Ø aprox. conductor: 12,2 -1,2 mm; Ø exterior: 15,2 -0,6 mm; Masa de cobre: 581,8 kg/km; Peso cable ≈: 635 kg/km; Resistencia óhmica máx.: 0,386 Ω/km
art. nº: L39151277; Sección nominal: 70,00 mm²; Ø aprox. conductor: 14,4 -1,4 mm; Ø exterior: 17,4 -0,8 mm; Masa de cobre: 794,6 kg/km; Peso cable ≈: 847 kg/km; Resistencia óhmica máx.: 0,227 Ω/km
art. nº: L39151287; Sección nominal: 95,00 mm²; Ø aprox. conductor: 16,7 -1,4 mm; Ø exterior: 19,9 -0,8 mm; Masa de cobre: 1095,9 kg/km; Peso cable ≈: 1137 kg/km; Resistencia óhmica máx.: 0,206 Ω/km

Características / especificaciones técnicas

• Tipo de producto: FHLR2GCB2G
• Denominación comercial: HV 1500 - SCS
• Conductor: hilos de cobre desnudo, extrafinos, CU ETP-1 (Ø hilo máx. 0,21 mm)
• Aislamiento / Cubierta: caucho de silicona
• Pantalla: trenzado de cobre estañado + lámina aluminizada (lado metálico hacia dentro), cobertura óptica ≥ 85%
• Color de la cubierta: naranja (RAL 2003)
• Tensión de servicio: 1000 V AC / 1500 V DC
• Tensiones de ensayo: prueba de chispa 8000 V; conductor/pantalla 10000 V
• Rango de temperatura: -40 °C a +180 °C
• Radio mínimo de curvatura: instalación fija 3 x d; aplicación flexible 5 x d
• Normas / incendio / envejecimiento: ISO 19642, DIN EN 13602, DIN EN 50525, DIN EN 50363, DIN EN 60811
• Sin halógenos y conforme a RoHS; ausencia de sustancias nocivas declarada
• Libre de PFAS
• Disponible en múltiples secciones nominales (10 mm² a 95 mm²) con dimensiones y datos eléctricos detallados
