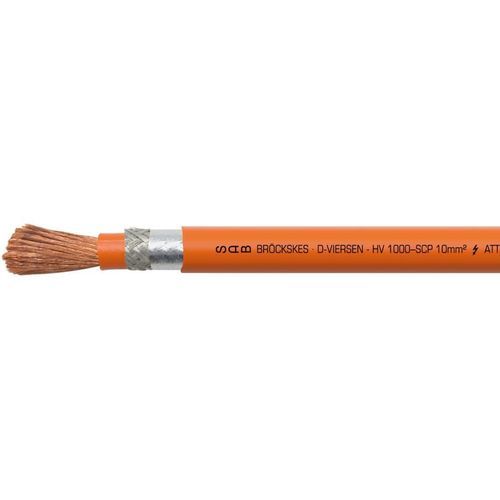

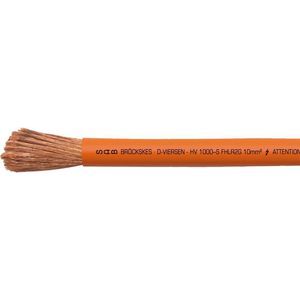

Cable eléctrico de alimentación HV 1000 - SCP

resistente al aceiteantipropagación de fuegocon pantalla de cobre

Aplicación
Cable de alta tensión con aislamiento de silicona, especialmente diseñado para vehículos eléctricos e híbridos. Se utiliza en el tren de transmisión, en baterías, inversores y electrónica de potencia.

Ventajas

• resistencia mecánica extremadamente alta
• buenas características EMC
• muy flexible
• resistente a la intemperie
• sin halógenos
• rango de aplicación de -50°C a +125°C
• sin PFAS

Informaciones adicionales - Certificaciones

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 50620
• DIN EN 60811

Construcción
Conductor: venas de cobre desnudo, hilos extra-finos, CU ETP-1 según EN 13602, máx. 0,21 mm diámetro de hilo individual
Aislamiento: caucho de silicona
Pantalla: trenzado de cobre estañado; cobertura óptica ≥ 85%; cinta aluminizada con el lado metálico hacia el interior
Cubierta: TPE-U
Color cubierta: naranja (RAL 2003)

Datos técnicos
Base dimensional: LV 216-2
Tensión de servicio: 600 V AC / 1000 V DC
Tensión de ensayo: prueba de chispa 8000 V; conductor/pantalla 5000 V
Radio de curvatura mín.: instalación fija: 3 x d; aplicación flexible: 5 x d
Rango de temperatura: -50/+90 °C; uso por tiempo limitado: +125 °C (2000 h)
Sin halógenos: según IEC 60754-1 + VDE 0482-754-1
Comportamiento en incendio: retardante de llama y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2
Resistencia al aceite: muy buena (TMPU según EN 50363-10-2 + VDE 0207-363-10-2)
Resistencia a UV y a la intemperie: según HD 605 y DIN EN 50396
Ausencia de sustancias nocivas: según directiva RoHS de la Unión Europea

Dimensiones (selección)
Encabezados: nº art. | Sección nominal | Ø aprox. conductor | Ø exterior | Masa cobre | Peso cable ≈ | Resistencia óhmica a 20°C máx.
L39162327 | 10,00 mm² | 6,0 -0,6 mm | 8,8 -0,6 mm | 134,8 kg/km | 164 kg/km | 1,91 Ω/km
L39162337 | 16,00 mm² | 7,2 -0,6 mm | 10,2 -0,6 mm | 201,0 kg/km | 235 kg/km | 1,21 Ω/km
L39162347 | 25,00 mm² | 8,8 -0,6 mm | 12,2 -0,6 mm | 321,6 kg/km | 354 kg/km | 0,78 Ω/km
L39162357 | 35,00 mm² | 10,5 -0,7 mm | 14,4 -0,6 mm | 433,5 kg/km | 488 kg/km | 0,554 Ω/km
L39162367 | 50,00 mm² | 12,2 -0,7 mm | 15,8 -0,6 mm | 581,2 kg/km | 623 kg/km | 0,386 Ω/km
L39162377 | 70,00 mm² | 14,4 -1,4 mm | 18,2 -0,8 mm | 794,6 kg/km | 866 kg/km | 0,227 Ω/km
L39162387 | 95,00 mm² | 17,2 -1,4 mm | 20,9 -0,8 mm | 1097,0 kg/km | 1167 kg/km | 0,206 Ω/km
L39162397 | 120,00 mm² | 19,7 -1,8 mm | 23,5 -1,0 mm | 1354,0 kg/km | 1440 kg/km | 0,161 Ω/km
Otras dimensiones y colores disponibles bajo pedido.

Características / especificaciones técnicas

• Modelo: HV 1000 - SCP
• Marca: SAB BRÖCKSKES
• Conductor: venas de cobre desnudo extra-finas (CU ETP-1)
• Aislamiento: caucho de silicona
• Cubierta: TPE-U, naranja (RAL 2003)
• Pantalla global: trenzado de cobre estañado + cinta aluminizada
• Tensión de servicio: 600 V AC / 1000 V DC
• Ensayos: prueba de chispa 8000 V; conductor/pantalla 5000 V
• Rango de temperatura: -50 °C a +90 °C (continuo), hasta +125 °C tiempo limitado (2000 h)
• Radio de curvatura mín.: fijo 3 x d; flexible 5 x d
• Normas: LV 216-2, DIN EN 13602, DIN EN 50525, DIN EN 50363, DIN EN 50620, DIN EN 60811
• Sin halógenos y sin PFAS; retardante de llama y autoextinguible; muy buena resistencia a aceite, UV y al clima
