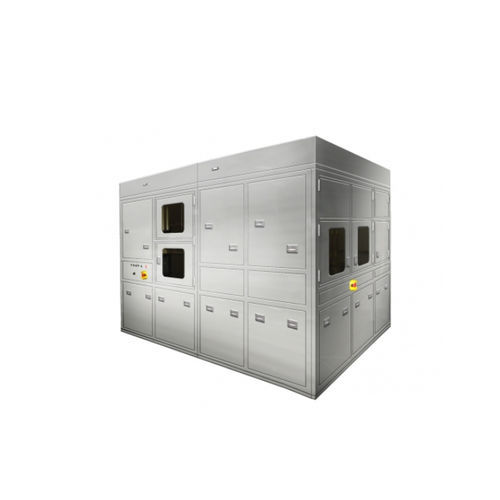

Sistema de inspección óptico SAWR

con cámaraautomatizadode vídeo

Descripción general
Equipo para el análisis detallado de imágenes NG, almacenamiento de datos de análisis y comunicación con PC host, basado en la información proporcionada por el sistema de inspección de obleas.

Utilización
Gestión de defectos en el proceso de fabricación de dispositivos semiconductores / dispositivos CMOS.

Descripción del sistema
El sistema captura imágenes de defectos y carga los datos al sistema ascendente. Las coordenadas de los defectos y los metadatos son proporcionados por el Wafer Review System y el Wafer Inspection System (AVI). El sistema también analiza la información de defectos procedente del AVI. Seiwa SAWR Series inspecciona su aplicación a alta velocidad y con alta precisión. El AVI también puede fabricarse a petición.

Especificación

• Tamaños de oblea aplicables: 12 pulgadas / 8 pulgadas
• Estado de trabajo: dicing de oblea
• Precisión de posicionamiento del escenario: ± 1 µm
• Precisión de revisión: 3σ ≤ ± 20 µm (precisión de posicionamiento para coordenadas de defecto)
• Rendimiento: Aproximadamente 2000 segundos (procesamiento de 10 hojas) — modo de imagen de referencia; depende de la ubicación del defecto
• Tiempo de revisión (mover a AF e imagen): mínimo 0,5 segundos — depende de la ubicación del defecto

Especificaciones técnicas

• Tamaños de oblea aplicables: 12 pulgadas / 8 pulgadas
• Estado de trabajo: dicing de oblea
• Precisión de posicionamiento del escenario: ± 1 µm
• Precisión de revisión: 3σ ≤ ± 20 µm
• Rendimiento: Aproximadamente 2000 segundos (procesamiento de 10 hojas)
• Número de defectos considerados: 100 por oblea
• Tiempo de revisión (mover a AF e imagen): mínimo 0,5 segundos
