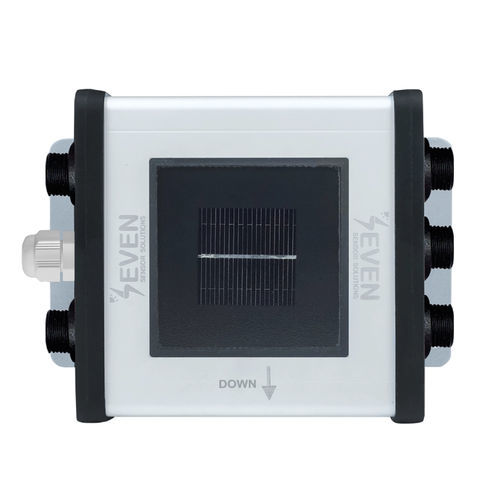

Sensor de radiación solar RS485 3S-IS

Modbus RTUIEC 61724-1

Descripción del producto
El 3S-IS es un sensor de irradiancia para monitorización de plantas fotovoltaicas que suministra medidas de irradiancia compensadas en temperatura y comunicación Modbus RTU por RS485. Integra una célula de referencia monocristalina y un sensor de temperatura de célula PT1000. Se entrega con soporte de montaje y cable LIYYC11Y de 3 m resistente a los UV; caja de aluminio protegida contra UV; IP54 estándar (opciones IP65/IP68). Diseñado para integración plug-and-play con PLC, SCADA y registradores de datos.

Cómo funciona

• Una célula solar monocristalina genera una corriente de cortocircuito proporcional a la irradiancia incidente.
• Una resistencia shunt de precisión convierte la corriente en una señal de tensión medible.
• Un sensor PT1000 integrado en la parte posterior de la célula compensa la dependencia con la temperatura.
• Un microcontrolador procesa las señales y calcula la irradiancia compensada en temperatura en W/m².
• Los datos se transmiten por RS485 usando Modbus RTU.

Características principales

• Normas: IEC 61724-1 Clase A y series de calibración IEC 60904.
• Incertidumbre: ≤1% (IEC61724-1 Clase A); resolución 0,1 W/m².
• Tiempo de respuesta: 1 s (configurable a 500 ms bajo pedido).
• Comunicaciones: RS485 hasta 38400 Baud, Modbus RTU; aislamiento galvánico 1000 V entre alimentación y bus RS485.
• Alimentación: 12–30 V DC; consumo ≤30 mA @24 VDC.
• Entorno: funcionamiento −40 °C a +85 °C; humedad 0–100%.
• Mecánica: caja de aluminio, dimensiones 140 × 110 × 42 mm, peso ~0,3 kg; IP54 (opciones IP65/IP68).

Modelos disponibles (resumen)

• 3S-IS — RS485 Modbus RTU — ≤1% — sin entradas para sensores externos
• 3S-IS-1 — RS485 Modbus RTU — ≤1% — sensor temperatura ambiente O temperatura de módulo
• 3S-IS-2 — RS485 Modbus RTU — ≤1% — sensor temperatura ambiente O de módulo; sensor de velocidad del viento
• 3S-IS-2T — RS485 Modbus RTU — ≤1% — sensores de temperatura ambiente Y de módulo
• 3S-IS-3 — RS485 Modbus RTU — ≤1% — entradas para temperatura ambiente, temperatura de módulo y velocidad del viento
• 3S-IS-4 — RS485 Modbus RTU — ≤1% — ambiente, módulo, velocidad del viento; dirección del viento O humedad relativa
• 3S-IS-5 — RS485 Modbus RTU — ≤1% — temperatura de módulo, velocidad del viento, dirección del viento, humedad relativa y temperatura ambiente

Calibración y pruebas
Cada sensor se calibra en un simulador solar Clase AAA según IEC 60904-2 e IEC 60904-4 utilizando una célula de referencia calibrada por ISFH (Alemania). Los equipos se validan al aire libre frente a una célula de referencia calibrada por Fraunhofer ISE.

Especificaciones técnicas

• Código artículo: 3S-IS, 3S-IS-1, 3S-IS-2, 3S-IS-2T, 3S-IS-3, 3S-IS-4, 3S-IS-5
• Célula de referencia: silicio monocristalino (31 × 31 mm)
• Rango de irradiancia: 0–1600 W/m²
• Incertidumbre: ≤1% (IEC61724-1 Clase A)
• Resolución: 0,1 W/m²
• Tiempo de respuesta: 1 s (500 ms bajo pedido)
• Deriva: <0,3%/año
• Campo de visión: >160°
• Ángulo inclinación-azimut: 0°–0°, ≤1°
• Tasa de salida: 1 Hz
• Salida de datos: RS485 hasta 38400 Baud; Modbus RTU
• Alimentación: 12–30 V DC; consumo 30 mA máx. @24 VDC
• Conexión eléctrica: cable LIYYC11Y PUR de 3 m, resistente a UV y a la intemperie (6 conductores trenzados con tierra)
• Aislamiento galvánico: 1000 V entre alimentación y bus RS485
• Sensor temperatura de célula: PT1000 Clase A (EN 60751)
• Temperatura de funcionamiento: −40 °C a +85 °C
• Humedad de funcionamiento: 0–100%
• Dimensiones: 140 × 110 × 42 mm
• Peso: ~0,3 kg
• Clasificación IP: IP54 (opciones IP65, IP68)
• Material de la caja: aluminio
• Cumplimiento: IEC 61724-1:2021 y series IEC 60904

Especificación Modbus

• Velocidades: 1200, 2400, 9600, 19200, 38400
• Paridad: Ninguna, Par, Impar
• Bits de parada: 1 o 2 (2 sólo cuando paridad = Ninguna)
• Configuración por defecto: 9600, 8N1, dirección 1

Aplicaciones
Monitorización y evaluación de rendimiento de plantas fotovoltaicas, integración con PLC/SCADA y registradores de datos, estaciones meteorológicas y bancos de ensayo PV.

Componentes

• Caja del sensor resistente a UV en aluminio
• Célula PV monocristalina laminada (EVA/Tedlar)
• Placa electrónica con microcontrolador para tratamiento de señales y comunicación Modbus RTU
