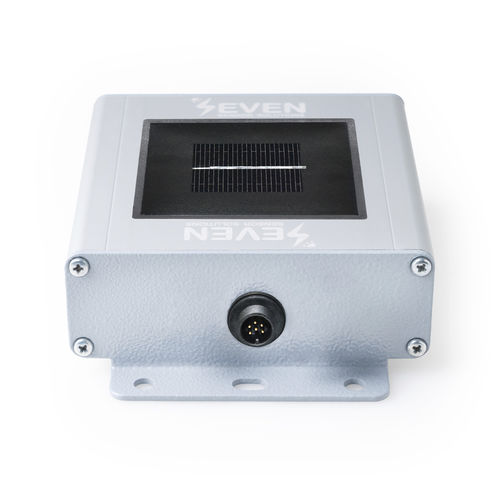

Sensor de radiación solar analógico 3S-IS-T-V

0-1,5 VIEC 61724-1con sensor de temperatura

Resumen del producto
Este sensor de irradiación está diseñado para medir la densidad del flujo de radiación en plantas fotovoltaicas. Integra un sensor de temperatura de la célula y se suministra con soporte de montaje y cable para una instalación sencilla. El sensor entrega una salida analógica 0–1,5 V y es compatible con SolarEdge Gateway y otros registradores con puerto de entrada 0–2 V.

Qué mide el sensor
La irradiación solar es la potencia solar recibida por unidad de área (W/m²). El 3S-IS-T-V emplea una célula de referencia de silicio monocristalino y proporciona valores de irradiancia compensados en temperatura en W/m², adecuados para monitorización y evaluación del rendimiento en plantas PV.

Cómo funciona el sensor 3S-IS-T-V

• Una célula solar monocristalina absorbe la radiación y genera corriente.
• Una resistencia shunt de precisión convierte la corriente en una señal de tensión proporcional a la irradiación.
• Un sensor de temperatura integrado en la parte trasera de la célula compensa las variaciones debidas a la temperatura.
• Una tarjeta electrónica procesa las señales y calcula la irradiación compensada en temperatura (W/m²).
• Los datos procesados se envían mediante una salida analógica 0–1,5 V para conexión a PLC, SCADA o registradores.

Características clave

• Precisión: cumplimiento IEC 61724-1 Clase A con incertidumbre ≤1%.
• Respuesta rápida: tiempo típico 1 s (opción a 500 ms).
• Carcasa resistente: aluminio con protección UV (IP54) con opciones IP65/IP68 para entornos exigentes.
• Instalación sencilla: suministrado con soporte y cable de 3 m para integración plug-and-run.
• Bajo mantenimiento: diseño orientado a larga vida útil.

Detalles seleccionados / FAQ

• Incertidumbre: ≤1% (IEC 61724-1 Clase A).
• Compatibilidad SCADA/registrador: compatible con sistemas que aceptan 0–1,5 V analógico (p. ej. SolarEdge) y con entradas de 0–2 V cuando el receptor lo admite.
• Calibración y pruebas: cada unidad se calibra en un simulador solar Clase AAA según IEC 60904-2 e IEC 60904-4 utilizando una célula de referencia calibrada por ISFH; se verifican también bajo luz solar natural contra una célula de referencia de Fraunhofer ISE.
• Intervalo de recalibración recomendado: cada 2 años para máxima precisión.
• Garantía: 5 años para el sensor 3S-IS-T-V.
• Rango de precio indicativo: 155 EUR – 285 EUR.
• Cable: suministrado con cable LIYYC11Y PUR de 3 m (resistente a UV y condiciones meteorológicas); otras longitudes bajo demanda; ampliación recomendada máxima 20 m.
• Tiempos de entrega: pedidos pequeños aprox. 1–2 semanas; pedidos al por mayor (100 uds) aprox. 6–8 semanas.

Especificaciones técnicas

• Código del artículo: 3S-IS-T-V
• Célula de referencia: Silicio monocristalino (31 mm × 31 mm)
• Shunt de corriente: resistor shunt de alta precisión soldado a los terminales de la célula
• Rango de irradiación: 0 – 1500 W/m²
• Incertidumbre: ≤1% (IEC 61724-1 Clase A)
• Resolución: 0,1 W/m² a 1 W/m² (según IEC 61724-1 Clase A)
• Tiempo de respuesta: típico 1 s (menos de 3 s según IEC 61724-1 Clase A)
• Deriva: <0,3% / año
• Campo de visión: >160° (IEC 61724-1 Clase A)
• Ángulo de inclinación-azimut: 0° - 0°, ≤1° (IEC 61724-1 Clase A)
• Tasa de salida: 1/s
• Salida de datos: Analógica 0–1,5 V
• Alimentación: 12–30 V DC
• Consumo: 15 mA máx. @ 24 V DC
• Conexión eléctrica: cable 3 m LIYYC11Y PUR, resistente a UV y clima
• Sensor de temperatura de célula: PT1000 Clase A (EN 60751)
• Temperatura de funcionamiento: -40 °C a +85 °C
• Humedad de funcionamiento: 0–100 %
• Dimensiones carcasa: 140 mm × 110 mm × 42 mm (An × L × Al)
• Peso: 0,3 kg
• Clasificación IP: IP54 (opciones IP65, IP68)
• Material de la carcasa: Aluminio
• Conformidad: IEC 61724-1:2021 y serie IEC 60904
• Calibración: Calibrado bajo simulador solar Clase AAA según IEC 60904-2 e IEC 60904-4 con célula de referencia ISFH (Alemania)
• Prueba en campo: Verificado bajo luz natural contra célula de referencia Fraunhofer ISE (Alemania)
