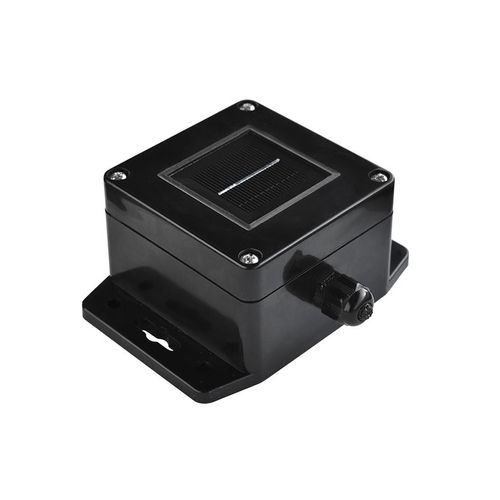

Sensor de radiación solar Modbus RTU 3S-IS-LR

en serieModbuscon interfaz serie

Descripción general El sensor de irradiancia 3S-IS-LR mide la irradiancia solar para sistemas fotovoltaicos residenciales, en cubiertas y pequeñas instalaciones. Los datos se envían vía interfaz serie RS-485 usando Modbus RTU para integrarse con inversores, registradores y SCADA.

Parámetros medidos

• Irradiancia POA (W/m²): irradiancia en el plano del módulo, usada para análisis de Performance Ratio (PR).
• Temperatura del módulo: temperatura en la parte trasera del módulo PV (disponible en modelos con entrada para sensor de módulo externo).
• Temperatura ambiente: temperatura del aire alrededor de la planta PV (disponible en modelos con entrada para sensor ambiente externo).
• Velocidad del viento: velocidad horizontal del viento (disponible en modelos con sensor de viento externo).

Opciones de modelo (diferencias en número/tipo de sensores externos)

• 3S-IS-LR – RS485 Modbus RTU – sin entrada para sensor externo
• 3S-IS-LR-1 – RS485 Modbus RTU – entrada para sensor Temperatura ambiente O Temperatura de módulo
• 3S-IS-LR-2 – RS485 Modbus RTU – Temperatura ambiente O Temperatura de módulo; sensor de velocidad del viento
• 3S-IS-LR-2T – RS485 Modbus RTU – entradas Temperatura ambiente Y Temperatura de módulo
• 3S-IS-LR-3 – RS485 Modbus RTU – entradas Temperatura ambiente, Temperatura de módulo y Velocidad del viento

Ventajas clave

• Rentable para despliegues amplios en instalaciones PV residenciales y comerciales pequeñas.
• Compatible con SunSpec y Modbus RTU para integración sencilla.
• Carcasa IP67 y cable resistente a UV adecuados para exterior.
• Aislamiento galvánico, baja deriva a largo plazo y soporte de software continuo; garantía de 5 años.

Instalación y mantenimiento

• Montaje para POA: instalar el sensor coplanar con los módulos (misma inclinación y acimut) para medir la irradiancia del plano del módulo.
• Evitar sombras y reflejos: mantener el sensor alejado de raíles, conductos u objetos que puedan provocar sombras o reflejos.
• Cableado: conectar alimentación y líneas de datos RS485 a los puertos designados; el equipo comienza a reportar automáticamente al alimentarse.
• Mantenimiento: limpiar periódicamente la superficie sensible para eliminar polvo y residuos y evitar sublecturas.

Por qué elegir este producto Diseñado para monitorización PV residencial y pequeñas instalaciones comerciales cuando es aceptable una incertidumbre ≤3%; proporciona precisión y conectividad adecuadas a un coste contenido.

Especificaciones técnicas

• Código de artículo: 3S-IS-LR
• Celda de referencia: silicio mono cristalino (31 mm x 31 mm)
• Rango de irradiancia: 0 – 1600 W/m²
• Incertidumbre: ≤3%
• Resolución: 0.1 W/m²
• Deriva: <0.3% / año
• Tasa de salida: 1/s
• Salida de datos: RS485 hasta 38400 Baud
• Protocolo de comunicación: Modbus RTU
• Alimentación: 12–30 V DC
• Consumo: 10 mA máx @ 24 VDC
• Conexión eléctrica: cable LIYYC11Y PUR 1 m, resistente a UV y a la intemperie (incluido)
• Aislamiento galvánico: 1000 V entre alimentación y bus RS485
• Dimensiones carcasa: 118 mm x 84 mm x 55 mm (An x L x Al)
• Peso: 300 g
• IP: IP67
• Material de carcasa del sensor: ABS
• Normas: IEC 61724-1:2021 e IEC 60904
