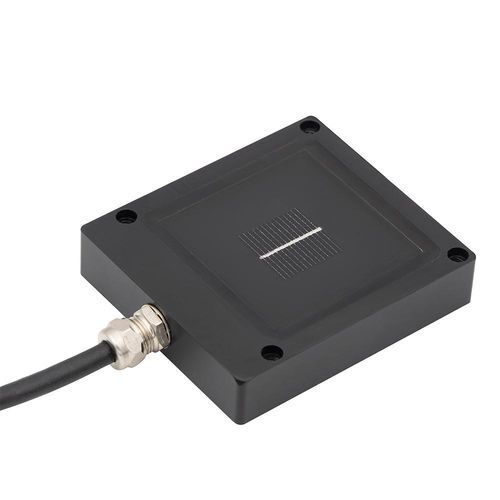

Sensor de radiación solar con salida analógica 3S-WPVS

de salida en mVcon sensor de temperaturapara instalación fotovoltaica

Descripción del producto
La celda de referencia WPVS (World PV Scale Standard) 3S-WPVS es un sensor de irradiancia basado en una celda de referencia de silicio monocristalino, diseñado para medidas y calibración precisas en laboratorios fotovoltaicos y bancos de ensayo de simuladores solares. Proporciona respuesta espectral adaptada a módulos PV y medida de temperatura para pruebas normalizadas.

Funciones clave

• Mide la irradiancia con una celda de referencia de silicio monocristalino para comportamiento coincidente con PV.
• Mide la temperatura de la celda mediante un sensor PT1000 Clase A integrado para corrección térmica.
• Salida analógica en tensión (mV) mediante una resistencia shunt de precisión para integración con registradores y sistemas de prueba.
• Empleada para la calibración de simuladores solares y la verificación del rendimiento de módulos PV en condiciones STC.

Cómo funciona

• La celda monocristalina genera una corriente proporcional a la irradiancia incidente.
• Una resistencia shunt de precisión convierte la corriente en una tensión medible (mV).
• El sensor PT1000 situado bajo la celda proporciona la medida de temperatura para corrección.
• Las señales de irradiancia y temperatura están disponibles en salidas analógicas para registro y análisis.

Modelos disponibles
Model | Tipo de salida | Conector
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

Configuración opcional
El WPVS puede suministrarse en versión albedo (configuración de dos sensores) para medir simultáneamente la irradiancia en el plano (POA) y la irradiancia reflejada, útil en sistemas PV bifaciales y para cálculos de ratio de rendimiento.

Aplicaciones típicas

• Laboratorios de ensayo de paneles solares
• Control de calidad en fabricación de módulos PV
• Calibración de simuladores solares
• Centros de I+D
• Análisis de rendimiento de sistemas bifaciales y medición de albedo

Por qué WPVS

• Alta precisión de medida: fabricado y calibrado según IEC 60904-2.
• Calibración trazable: cada unidad calibrada bajo un simulador solar Class AAA usando una celda de referencia certificada por ISFH (Germany).
• Respuesta adaptada a PV: utiliza una celda solar real para comparaciones realistas con módulos PV.
• Carcasa de aluminio anodizado con opciones IP68 para uso interior y exterior.
• Diseño compacto y ligero para fácil instalación y posicionamiento.
• Integración sencilla mediante salida analógica y conectores estándar.
• Opciones de conexión: M8 o LEMO.
• Garantía de 5 años.

Uso en la práctica

• Calibración de simulador solar: colocado bajo la iluminación del simulador para medir irradiancia; la salida (mV) se compara con la referencia 1 sun (1000 W/m² a 25°C) y se ajusta la intensidad del simulador.
• Pruebas de módulos PV: instalado junto o en el mismo plano que el módulo probado para medir de forma continua irradiancia y temperatura de la célula para validación y corrección de medidas.

Ficha técnica y calibración
Cada sensor se calibra bajo un simulador solar Class AAA conforme a IEC 60904-2 e IEC 60904-4, utilizando una celda de referencia calibrada por ISFH (Germany) para asegurar trazabilidad y repetibilidad de las medidas.

Características / especificaciones técnicas

• Código artículo: 3S-WPVS-IV, 3S-WPVS-L
• Celda de referencia: Silicio monocristalino (20 mm x 20 mm)
• Campo de visión: 162°
• Salida de datos: mV (vía resistencia shunt de precisión integrada)
• Conexión eléctrica: cable 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP, resistente a UV y condiciones atmosféricas (estándar)
• Tipo de sensor de temperatura de célula: PT1000 Clase A (EN 60751)
• Conexión: conector M8 (estándar) / conector LEMO (opcional)
• Dimensiones de la caja: 70 x 79 x 16 mm (W x L x H)
• Peso: 250,8 g
• Grado de protección: opciones IP68
• Material de la carcasa: Aluminio anodizado
• Norma conforme: IEC 60904-2
• Calibración: calibrado bajo simulador solar Class AAA según IEC 60904-2 e IEC 60904-4 con celda de referencia certificada por ISFH (Germany)
