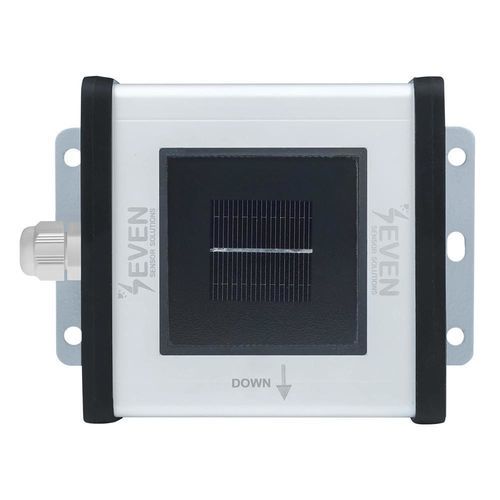

Piranómetro de clase A 3S-IS-T-I

salida de corrientecon interfaz analogica4-20 mA

Descripción
El 3S-IS-T-I es un sensor de irradiancia de alta precisión diseñado para la monitorización profesional de instalaciones fotovoltaicas y pruebas de rendimiento. Mide la irradiancia solar (W/m²) mediante una celda de referencia de silicio monocristalino, un sensor de temperatura PT1000 interno y un microcontrolador que proporciona valores de irradiancia compensados por temperatura. Cada unidad se calibra en fábrica, se entrega completamente ensamblada y se suministra con un soporte de montaje y un cable resistente a la intemperie.

Ventajas clave

• Salida analógica 4-20 mA para una integración sencilla con PLCs compatibles, sistemas SCADA y registradores de datos.
• Celda de referencia de silicio monocristalino (31 mm x 31 mm) que refleja el comportamiento real de los módulos fotovoltaicos.
• Sensor de temperatura PT1000 Clase A integrado para la compensación térmica de las lecturas de irradiancia.
• Cumplimiento IEC 61724-1 Clase A con incertidumbre ≤2% y características de resolución/respuesta Clase A.
• Carcasa de aluminio con protección contra UV; IP54 de serie con opciones IP65 e IP68.
• Suministrado con soporte de montaje y cable LIYYC11Y PUR de 3 m resistente a los rayos UV y a la intemperie.

Funcionamiento
El sensor utiliza una celda solar monocristalina que genera una corriente proporcional a la irradiancia solar incidente. Esta corriente se somete a un resistor shunt de precisión y es medida por la electrónica a bordo. Un sensor PT1000 en la celda proporciona datos de temperatura que el microcontrolador utiliza para calcular un valor de irradiancia compensado por temperatura. Los valores procesados se entregan como una señal analógica 4–20 mA. La electrónica está diseñada para un bajo consumo para permitir monitorización continua en exterior.

Por qué elegir este sensor

• Precisión demostrada: cumplimiento IEC 61724-1 Clase A con incertidumbre ≤2%.
• Respuesta rápida: tiempo de respuesta típico 1 s (puede reducirse a 0,5 s bajo pedido).
• Construcción duradera: carcasa de aluminio protegida contra UV con opciones de mayor IP.
• Instalación rápida: diseño plug-and-run; suministrado con soporte y cable.
• Rentable para monitorización exterior a largo plazo con baja deriva.

Características / Especificaciones técnicas

• Código de artículo: 3S-IS-T-I
• Celda de referencia: Silicio monocristalino (31 mm x 31 mm)
• Shunt de corriente: Resistor shunt de alta precisión soldado directamente a los terminales de la celda
• Rango de irradiancia: 0 – 1500 W/m²
• Incertidumbre: ≤2%, según IEC 61724-1 Clase A
• Resolución: 0.1 W/m² ≤ 1 W/m² ; según IEC 61724-1 Clase A
• Tiempo de respuesta: 1 s (menos de 3 s); según IEC 61724-1 Clase A
• Deriva: Muy pequeña, <0.3% / año
• Campo de visión: Mayor de 160°; según IEC 61724-1 Clase A
• Ángulo de inclinación/azimut: 0°-0°, ≤ 1°; según IEC 61724-1 Clase A
• Tasa de salida: 1/s
• Salida de datos: Analógica 4-20 mA
• Alimentación: 12 a 30 V DC
• Consumo de energía: 50 mA máx. @24 VDC
• Conexión eléctrica: Cable LIYYC11Y PUR de 3 m, resistente a UV y a la intemperie
• Tipo de sensor de temperatura de la celda: PT1000 Clase A según EN 60751
• Temperatura de funcionamiento: -40°C a +85°C
• Humedad de funcionamiento: 0% a 100%
• Dimensiones de la caja: 140 mm x 110 mm x 42 mm (An x L x Al)
• Peso: 0.3 kg
• Clasificación IP: IP54 (opciones IP65, IP68)
• Material de la carcasa: Aluminio
• Normativa: IEC 61724-1:2021 e IEC 60904
• Calibración: Cada sensor se calibra en simulador solar Clase AAA según IEC 60904-2 e IEC 60904-4 utilizando una celda de referencia calibrada por ISFH (Alemania)
• Prueba: Probado bajo luz solar natural usando una celda de referencia calibrada por Fraunhofer ISE (Alemania)
