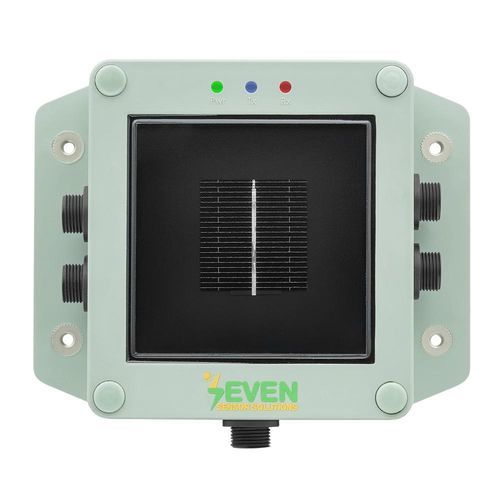

Piranómetro de clase A 3S-IS+

RS-485Modbus RTUcon fotodiodo de silicio

Resumen
El 3S-IS+ es un sensor de irradiancia avanzado de Clase A diseñado para plantas fotovoltaicas. Mide la irradiancia solar incidente sobre los paneles FV en W/m² y ayuda a supervisar el rendimiento de la planta. La unidad tiene una estructura modular que permite la conexión de sensores ambientales adicionales y transmite los datos medidos mediante Modbus RTU a través de una interfaz RS485.

Funcionamiento
El sensor contiene una célula de referencia de silicio monocristalino. La célula genera corriente en respuesta a la luz, de manera similar a un panel FV; esta corriente se convierte en una señal medible mediante una resistencia shunt de precisión. Un sensor de temperatura PT1000 montado en la parte posterior de la célula proporciona compensación de temperatura para que la placa electrónica entregue un valor de irradiancia compensado en W/m².

Indicadores de diagnóstico

• LED Power — Indica que el sensor está alimentado dentro del rango de funcionamiento requerido (típicamente 12–24 V DC).
• LED Tx — Transmit — Parpadea cuando el sensor envía datos mediante Modbus RTU.
• LED Rx — Receive — Parpadea cuando el sensor recibe una solicitud Modbus válida.

Ventajas clave

• Precisión Clase A conforme a IEC 61724-1 (incertidumbre ≤ 1%).
• Diseño modular que permite la integración de sensores de temperatura de módulo/ambiente, velocidad y dirección del viento, humedad relativa y presión para formar una estación meteorológica de campo compacta.
• El comportamiento de la célula de referencia coincide estrechamente con los paneles FV para mediciones representativas.
• Tiempo de respuesta rápido (1 s estándar, opcional 500 ms bajo demanda).
• Conexiones RS485 en cadena sencillas con opción de resistencia de terminación activada/desactivada vía la interfaz del dispositivo.
• Diseño resistente para exteriores con carcasa ASA resistente a UV y cable PUR resistente a UV para condiciones exteriores.
• Aislamiento galvánico entre la alimentación y la línea RS485 y cumplimiento SunSpec.
• Garantía de 5 años y diseño para fiabilidad a largo plazo.

Modelos disponibles (resumen)
Todos los modelos siguientes cumplen IEC 61724-1:2021 Clase A y están calibrados de fábrica. Las diferencias principales son el número/tipo de sensores externos que se pueden conectar vía RS485 Modbus RTU. Modelos: 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+.

Tabla de modelos (concisa)
Model: 3S-IS+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Ninguno
Model: 3S-IS-1+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Sensor de temperatura ambiente O de módulo
Model: 3S-IS-2+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Sensor de temperatura ambiente O de módulo, sensor de velocidad del viento
Model: 3S-IS-2T+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Temperatura ambiente, sensor de temperatura del módulo
Model: 3S-IS-3+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Temperatura ambiente, temperatura del módulo, sensor de velocidad del viento
Model: 3S-IS-4+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Temperatura ambiente, temperatura del módulo, velocidad del viento, dirección del viento O sensor de humedad relativa
Model: 3S-IS-5+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Temperatura del módulo, velocidad del viento, dirección del viento, humedad relativa y sensor de temperatura ambiente
Model: 3S-IS-6+ — Comunicación: RS485 Modbus RTU — Incertidumbre: ≤1% — Sensores externos: Temperatura del módulo, velocidad del viento, dirección del viento, humedad relativa, temperatura ambiente y sensor de presión

Información adicional
El rango de medición de irradiancia es 0–1600 W/m². El sensor refleja las condiciones del panel para permitir la comparación entre la producción esperada y la real y calcular el ratio de rendimiento (PR). La carcasa incluye LEDs de diagnóstico y la electrónica transmite los datos vía RS485 Modbus RTU. Cada sensor se calibra bajo un simulador solar Clase AAA usando una célula de referencia calibrada por ISFH (Alemania).

Características / especificaciones técnicas

• Código de producto: 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+
• Tipo de sensor: Célula de referencia de silicio monocristalino (31 mm x 31 mm)
• Datos medidos: Irradiancia y temperatura interna de la célula; temperatura módulo/ambiente, velocidad/dirección del viento y humedad relativa/presión mediante sensores externos
• Rango de irradiancia: 0 – 1600 W/m²
• Incertidumbre: ≤ 1% (Clase A según IEC 61724-1)
• Resolución: 0,1 W/m² (Clase A)
• Tiempo de respuesta: 1 segundo (Clase A), opcional 500 ms
• Deriva: < 0,3% / año
• Campo de visión: 170°
• Salida de datos: RS485 hasta 38400 Baud
• Protocolo de comunicación: Modbus RTU
• Alimentación: 12 – 30 V DC (24 VDC recomendado)
• Consumo: Típico 21 mA, máximo 30 mA @ 24 V DC @ 25°C
• Aislamiento galvánico: 1000 V entre la alimentación y la línea RS485
• Sensor de temperatura de la célula: PT1000 Clase A (EN 60751)
• Cable: 3 m 3x2x0,22 mm², cable 24 AWG LI2YC11Y-TP PUR, resistente a UV y a la intemperie (estructura trenzada de 6 hilos incluyendo puesta a tierra)
• Rango de temperatura de funcionamiento: -40°C a +85°C
• Rango de humedad de funcionamiento: 0% – 100% HR
• Dimensiones: 135 x 105 x 50 mm (An x Prof x Al)
• Grado de protección: IP54 (opcional IP68)
• Material de la carcasa: ASA (reforzado con fibra de vidrio, resistente a UV)
• Calibración: Calibrado bajo simulador solar Clase AAA según IEC 60904-2 e IEC 60904-4 usando una célula de referencia calibrada por ISFH
• Normas cumplidas: IEC 61724-1:2021 e IEC 60904
• Origen: Türkiye
