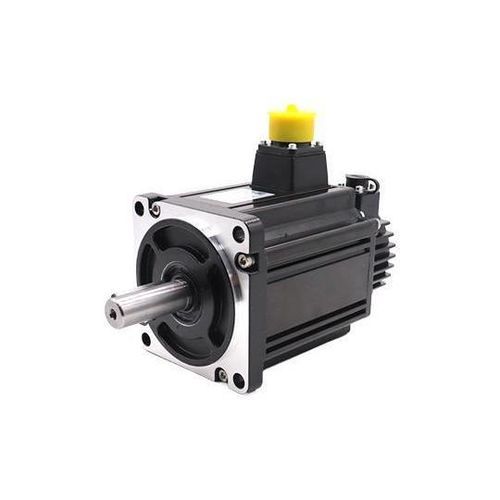

Servomotor AC 130B series

220VIP655 polos

Características: Codificador fotoeléctrico de valor absoluto de 17 bits y 23 bits, con alta gama y alta capacidad de respuesta. Velocidad: Buen rendimiento de alta velocidad. La velocidad nominal puede alcanzar 3000 rpm, la velocidad máxima puede alcanzar 6000 rpm. Adaptabilidad: Fuerte resistencia a la sobrecarga. Puede soportar una carga tres veces superior al par nominal, especialmente adecuado para ocasiones con fluctuaciones de carga instantáneas y que requieren un inicio rápido. Estabilidad: Operación suave a baja velocidad. Durante el funcionamiento a baja velocidad no se producirá ningún fenómeno de funcionamiento por pasos similar al de los motores paso a paso. Adecuado para ocasiones con requisitos de respuesta de alta velocidad. Oportunidad: El tiempo de respuesta dinámica de aceleración y desaceleración del motor es corto, generalmente en decenas de milisegundos. Comodidad: El calor y el ruido se reducen significativamente. Especificaciones del producto ModeloVoltaje (VAC)Corriente (A)Par (Nm)Peso (kg)Longitud del cuerpo (mm)ZM1308ST-C06415-2B12207.06.4Sin freno141ZM1308ST-C08415-2B122098.4Sin freno157ZM1308ST-C11515-2B12201211.5Sin freno175ZM1308ST-C14615-2B12201514.6Sin freno196 Especificaciones del motor Modelo de motorZM130BST-C06415-2B1ZM130BST-C08415-2B1ZM130BST-C11515-2B1ZM130BST-C14615-2B1Tensión nominal (V)220220220220Potencia nominal (W)1000130018002300Corriente nominal (A)7.091215Par nominal (Nm)6.48.411.514.6Velocidad nominal (rpm)1500150015001500Momento de inercia (10⁻³kg·m²)1.312.01 ±10%2.57 ±10%3.32 ±10%Constante de FEM inversa (V/Krpm)53.557 ±10%58.5 ±10%58.5 ±10%Resistencia de línea (Ohm)0.720.61 ±10%0.34 ±10%0.25 ±10%Inductancia de línea (mH)6.374.72 ±10%3.03 ±10%2.35 ±10%Constante de par (Nm/A)0.910.93 ±10%0.95 ±10%0.97 ±10%Constante de tiempo eléctrica (ms)8.857.73 ±10%8.9 ±10%9.4 ±10%Longitud del cuerpo (mm)141157175140Pares de polos del rotor 5 p Clase de aislamiento del motor Clase F Clase de protección IP65 Codificador fotoeléctrico de valor absoluto de 17 y 23 bitsAlta capacidad de respuestaVelocidad nominal hasta 3000 rpm, máxima hasta 6000 rpmResistencia a sobrecarga: soporta hasta 3 veces el par nominalOperación suave a baja velocidadTiempo de respuesta dinámico corto (decenas de milisegundos)Reducción significativa de calor y ruidoClase de aislamiento: FClase de protección: IP65
