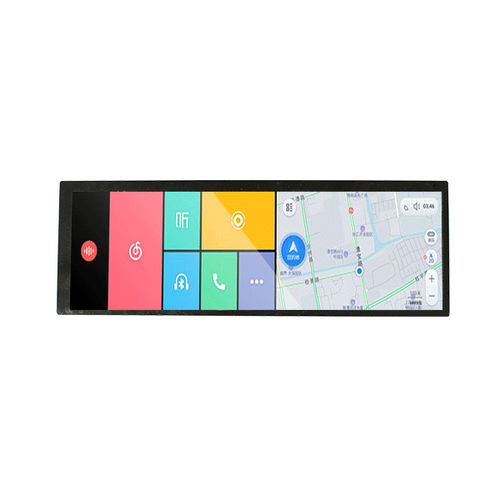

Módulo de visualización TFT LCD YX78405A

de color400 x 12807,84"

Descripción del producto
El YX78405A es un módulo de visualización TFT-LCD de 7,84 pulgadas con resolución 400 (RGB) × 1280 e interfaz MIPI. Con el controlador NV3051F1, el módulo ofrece dirección de visión All O'Clock, brillo típico de 500 cd/m² y retroiluminación LED blanca. Está pensado para HMI embebidas e industriales, incluyendo automoción, automatización, equipos médicos y terminales portátiles.

Aplicaciones

• Paneles de instrumentos y cuadros de mandos automotrices
• HMIs industriales y paneles de automatización
• Paneles de control para domótica
• Pantallas para equipos médicos
• Señalización digital y terminales portátiles

Características clave
Tamaño de pantalla: 7.84 inch
Resolución: 400 (RGB) × 1280
Tipo de LCD: TFT-LCD, transmissive
Interfaz: MIPI (soporta transmisión de alta velocidad para Linux/Android/plataformas embebidas)
Driver IC: NV3051F1
Dirección de visión: All O'Clock (amplio ángulo de visión)
Retroiluminación: LED blancas × 24
Brillo (Típ.): 500 cd/m²
Relación de contraste: 900 : 1
Gama de color: 60%
Área activa: 59.4 × 190.08 mm
Dimensiones externas: 67.8 × 205.78 × 4.6 mm

Notas mecánicas y ópticas
Se proporcionan dimensiones externas y un dibujo mecánico para referencia de montaje e integración. El módulo presenta una relación de aspecto ultra-ancha adecuada para interfaces de usuario modernas. Paso de píxel típico: 0.1485 × 0.1485 mm.

Destacados ópticos y de rendimiento
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 25 ms
Uniformidad de luminancia: 80%
Brillo típico: 500 cd/m²

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)

Características / Especificaciones técnicas

• Modelo: YX78405A
• Tamaño de pantalla: 7.84 inch
• Resolución: 400 (RGB) × 1280
• Tipo de LCD: TFT-LCD, transmissive
• Área activa: 59.4 × 190.08 mm
• Dimensiones externas: 67.8 × 205.78 × 4.6 mm
• Pixel Pitch: 0.1485 × 0.1485 mm
• Dirección de visión: All O'Clock
• Driver IC: NV3051F1
• Interfaz: MIPI
• Retroiluminación: LED blancas × 24
• Brillo (Típ.): 500 cd/m²
• Relación de contraste: 900 : 1
• Gama de color: 60%
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
• Tiempo de respuesta: 25 ms
• Tensión analógica de funcionamiento: 3.3 V Típ.
• Rango de temperatura de funcionamiento: -20°C a +70°C
• Rango de temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤90% HR (60°C)
