Módulo de visualización TFT LCD YX40009A

IPSde color400 x 960

Descripción del producto

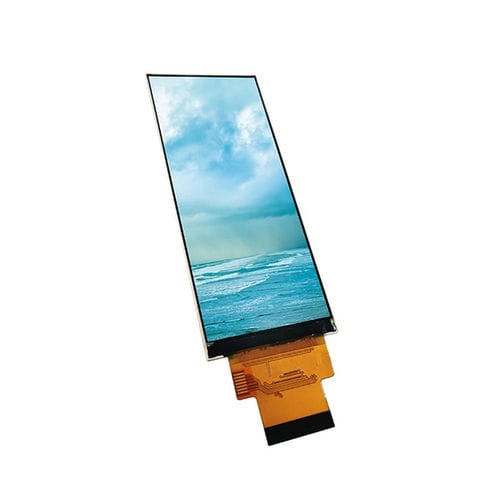

El YX40009A es un módulo de pantalla LCD TFT IPS de 4,0 pulgadas con resolución RGB de 400 × 960 y una interfaz SPI + RGB de 18 bits. Diseñado para automatización industrial, equipos médicos, terminales portátiles y HMIs embebidos, ofrece ángulos de visión All O'Clock, reproducción de color estable y un perfil delgado para integración en dispositivos compactos.

Características clave

• Driver IC: ST7701S que admite operación SPI + RGB para control de registros y transmisión de datos RGB de alta velocidad.
• Diseño mecánico delgado apto para dispositivos electrónicos compactos.
• Retroiluminación: LED blancas × 8; tensión analógica de funcionamiento típica: 2,8 V.
• Amplio rango de temperatura de funcionamiento y tolerancia a la humedad para entornos industriales.
• Rendimiento óptico equilibrado: contraste, brillo y tiempo de respuesta optimizados para HMIs.

Mecánica y óptica
El módulo presenta un contorno compacto y un panel IPS transmisivo que asegura amplios ángulos de visión y color estable en todas las direcciones. Las dimensiones mecánicas y las medidas ópticas facilitan la integración en paneles de control y carcasas portátiles.

Aplicaciones

• HMIs industriales y controladores inteligentes
• Dispositivos médicos e instrumentos portátiles de diagnóstico
• Terminales de mano y dispositivos embebidos
• Controles de hogar inteligente y electrónica de consumo compacta

Plano mecánico / Imágenes
Se proporcionan planos y imágenes del producto para ayudar en el diseño de carcasas, montaje y ubicación de conectores durante el desarrollo.

Especificaciones técnicas

• Modelo: YX40009A
• Tamaño de pantalla: 4,0 pulgadas
• Resolución: 400 (RGB) × 960
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Área activa: 39.18 × 94.03 mm
• Dimensiones exteriores: 42.90 × 102.08 × 2.23 mm
• Pitch de píxel: 0.0979 × 0.0979 mm
• Dirección de visión: All O'Clock (IPS)
• Driver IC: ST7701S
• Interfaz: SPI + RGB de 18 bits
• Retroiluminación: LED blancas × 8
• Tensión analógica de operación: 2,8 V típ.
• Relación de contraste (típica): 600:1
• Gama de color (típica): 60%
• Brillo (típico): 400 cd/m²
• Uniformidad de luminancia (típica): 80%
• Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
• Tiempo de respuesta (típico): 25 ms
• Plano / dibujo mecánico disponible como imagen
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤90% HR (60°C)
