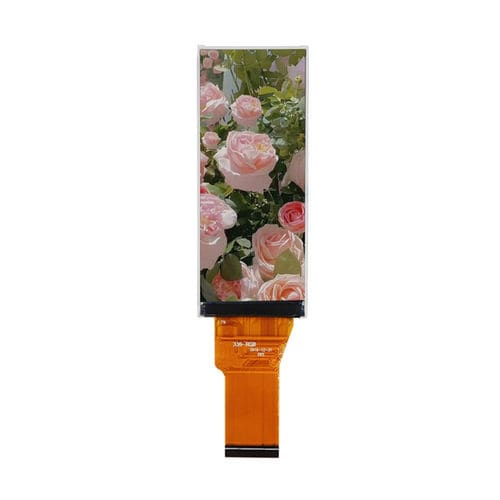

Módulo de visualización TFT LCD YX29002A

IPSde color2,9"

Descripción del producto
El YX29002A es un módulo LCD TFT IPS de 2,9 pulgadas con resolución RGB 376×960 y interfaz SPI + RGB de 18 bits. Equipado con el controlador ST7701S, proporciona visión All O'Clock, elevada densidad de píxeles y reproducción de color consistente. Su diseño mecánico ultradelgado facilita la integración en sistemas de control industriales, dispositivos médicos, productos para el hogar inteligente, terminales de mano, instrumentos portátiles y aplicaciones HMI embebidas.

Especificaciones básicas
Tamaño de pantalla: 2,9 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 376 (RGB) × 960
Área activa: 26,51 × 67,68 mm
Dimensiones: 31,20 × 76,60 × 2,11 mm
Pitch de píxel: 0,0825 × 0,0825 mm
Dirección de visión: All O'Clock
Controlador: ST7701S
Interfaz: SPI + 18 bits RGB
Retroiluminación: 4 × LED blancas
Tensión analógica de funcionamiento: 2,8 V (típ.)

Características ópticas
Relación de contraste: 600:1
Gama de color: 60%
Brillo: 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80°/80°/80°/80°
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)

Dibujo mecánico
Se proporcionan el dibujo mecánico y el contorno del módulo para referencia de integración y montaje.

Especificaciones técnicas

• Modelo: YX29002A
• Tamaño de pantalla: 2,9 pulgadas
• Resolución: 376×960 (RGB)
• Tipo de panel: IPS, TFT transmisivo
• Interfaz: SPI + 18 bits RGB
• Controlador: ST7701S
• Área activa: 26,51 × 67,68 mm
• Dimensiones: 31,20 × 76,60 × 2,11 mm
• Retroiluminación: 4 × LED blancas
• Brillo: 300 cd/m²
• Relación de contraste: 600:1
• Pitch de píxel: 0,0825 × 0,0825 mm
• Ángulo de visión: All O'Clock (80°/80°/80°/80°)
• Temp. de funcionamiento: -20°C a +70°C
• Temp. de almacenamiento: -30°C a +80°C
• Tensión analógica típica: 2,8 V
