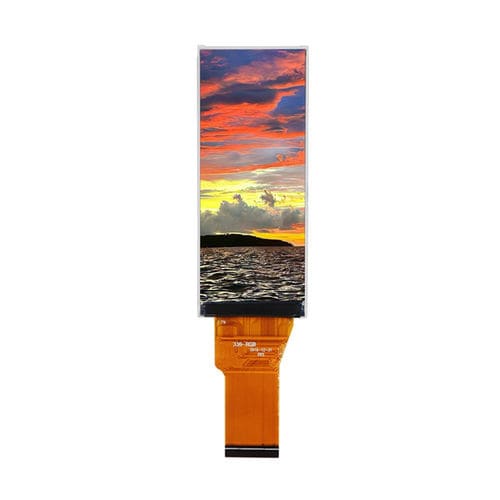

Módulo de visualización TFT LCD YX32010A

IPSde color320 x 820

Descripción del producto
El Yousee YX32010A es un módulo de pantalla IPS TFT-LCD de 3,2" con resolución 320×820 RGB y una interfaz combinada SPI + RGB de 16 bits. Con el controlador ST7701S, ofrece un amplio ángulo de visión All O'Clock, reproducción de color consistente y gráficos fluidos. El diseño de doble interfaz permite una inicialización MCU sencilla vía SPI y transmisión RGB de alta velocidad para sistemas embebidos, IoT y aplicaciones industriales.

Características clave

• TFT-LCD IPS transmisivo de 3,2"
• Resolución: 320 (RGB) × 820
• Interfaz: SPI + RGB de 16 bits
• Driver IC: ST7701S
• Retroiluminación: LED blancas × 4
• Amplio ángulo de visión (All O'Clock)

Especificaciones básicas

• Área activa: 26,40 × 67,65 mm
• Dimensiones exteriores: 31,20 × 76,60 × 2,40 mm
• Pitch de píxel: 0,0825 × 0,0825 mm
• Tensión analógica de funcionamiento: 2,8 V (típ.)

Características ópticas

• Brillo: 300 cd/m²
• Relación de contraste: 600:1
• Gama de color: 60%
• Tiempo de respuesta: 25 ms
• Ángulo de visión (CR ≥ 10): 80°/80°/80°/80°
• Uniformidad de luminancia: 80%

Condiciones de operación

• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (a 60°C)

Mecánica

• Dimensiones exteriores: 31,20 × 76,60 × 2,40 mm
• Área activa: 26,40 × 67,65 mm

Aplicaciones

• Interfaces hombre‑máquina industriales (HMI)
• Controladores inteligentes y dispositivos domóticos
• Instrumentos médicos
• Terminales portátiles y dispositivos IoT
• Sistemas de visualización embebidos

Especificaciones técnicas

• Modelo: YX32010A
• Tamaño de pantalla: 3,2"
• Resolución: 320 (RGB) × 820
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Driver IC: ST7701S
• Interfaz: SPI + RGB de 16 bits
• Retroiluminación: LED blancas × 4
• Brillo: 300 cd/m²
• Relación de contraste: 600:1
• Gama de color: 60%
• Ángulo de visión: All O'Clock
• Tiempo de respuesta: 25 ms
• Tensión analógica de funcionamiento: 2,8 V (típ.)
