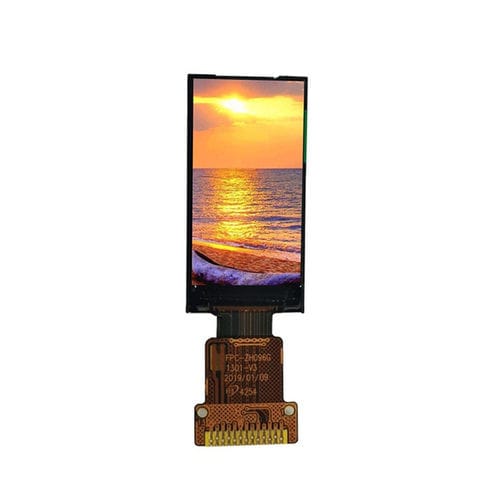

Módulo de visualización TFT LCD YX10001A

TFTde colorgráfico

Descripción
El YX10001A es un módulo de pantalla TFT LCD compacto de 0,96 pulgada con resolución RGB 80×160 e interfaz 4SPI, diseñado para dispositivos wearables, instrumentos portátiles, productos de domótica, terminales de mano, equipos médicos y aplicaciones IoT. Equipado con el controlador ST7735S, el módulo ofrece un rendimiento de imagen estable, respuesta de pantalla rápida y un ángulo de visión All O'Clock para visibilidad desde cualquier dirección. La interfaz serie 4SPI simplifica el diseño de hardware y proporciona comunicación fiable con sistemas embebidos basados en MCU.

Dimensiones físicas clave
Dimensión exterior: 13.70 × 28.10 × 1.97 mm
Área activa de visualización: 10.80 × 21.70 mm
Pitch de pixel: 0.1926 × 0.1926 mm

Eléctrico e interfaz
Tensión de funcionamiento analógica: 3.2 V (Typ.)
Tensión lógica: 1.8 V (Typ.)
Interfaz: 4SPI
Retroiluminación: LED blanca × 1

Aplicaciones típicas

• Electrónica wearable
• Dispositivos médicos portátiles
• Terminales portátiles industriales
• Sensores inteligentes y dispositivos IoT
• Electrónica de consumo y productos domóticos

Especificaciones básicas (tabla)
Tamaño de pantalla: 0.96 inch
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 80 (RGB) × 160
Área activa: 10.80 × 21.70 mm
Dimensiones exteriores: 13.70 × 28.10 × 1.97 mm
Pitch de pixel: 0.1926 × 0.1926 mm
Dirección de visión: All O'Clock
Driver IC: ST7735S
Interfaz: 4SPI
Retroiluminación: LED blanca × 1
Tensión analógica: 3.2 V Typ.
Tensión lógica: 1.8 V Typ.

Características ópticas (tabla)
Resolución: 80 × 160
Relación de contraste: 800 : 1
Gama de color: 60%
Brillo: 400 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 25 ms

Condiciones de operación (tabla)
Temperatura de operación: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤90% RH (60°C)

Especificaciones técnicas

• Modelo: YX10001A
• Tamaño de pantalla: 0.96 inch
• Resolución: 80(RGB) × 160
• Tipo de LCD: TFT-LCD, transmisivo
• Driver IC: ST7735S
• Interfaz: 4SPI (serial)
• Área activa: 10.80 × 21.70 mm
• Dimensión exterior: 13.70 × 28.10 × 1.97 mm
• Pitch de pixel: 0.1926 × 0.1926 mm
• Retroiluminación: 1 × LED blanca
• Tensión analógica: 3.2 V (Typ.)
• Tensión lógica: 1.8 V (Typ.)
• Brillo: 400 cd/m²
• Relación de contraste: 800:1
• Gama de color: 60%
• Ángulo de visión: All O'Clock (típ. 80°/80°/80°/80°)
• Tiempo de respuesta: 25 ms
• Temperatura de operación: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤90% RH (60°C)
