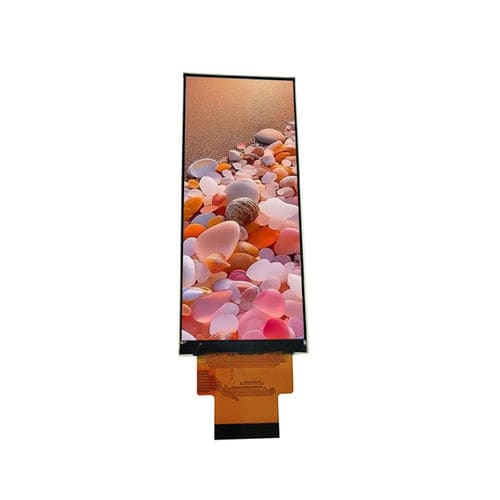

Módulo de visualización TFT LCD YX40009B

TFTIPSde color

Descripción
El YX40009B es un módulo de visualización LCD TFT IPS de 4,0 pulgadas con resolución 400×960 RGB e interfaz MIPI, pensado para automatización industrial, equipos médicos, domótica, terminales portátiles, instrumentos de mano y aplicaciones HMI embebidas. Con el controlador ST7701S, el módulo ofrece imágenes nítidas, colores vivos y un ángulo de visión All O'Clock (IPS) que garantiza consistencia del color y buena visibilidad desde cualquier dirección. La interfaz MIPI soporta transmisión de datos a alta velocidad y compatibilidad con Linux, Android y plataformas embebidas de alto rendimiento. Su diseño mecánico delgado facilita la integración en sistemas embebidos compactos.

Especificaciones básicas
Tamaño de pantalla: 4,0 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 400 (RGB) × 960
Área activa: 39.18 × 94.03 mm
Dimensiones exteriores: 42.90 × 102.08 × 2.23 mm
Pitch de píxel: 0.0979 × 0.0979 mm
Dirección de visión: All O'Clock
Driver IC: ST7701S
Interfaz: MIPI
Retroiluminación: LED blancas × 8
Tensión analógica de operación: 2.8 V tip.

Dibujo mecánico
Dibujo mecánico y diagrama de dimensiones disponibles como referencia para integración.

Características ópticas
Resolución: 400 × 960
Relación de contraste: 600 : 1 (tip.)
Gama de color: 60% (tip.)
Brillo: 400 cd/m² (tip.)
Uniformidad de luminancia: 80% (tip.)
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 25 ms (tip.)

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤90% HR (60°C)

Características / especificaciones técnicas

• Modelo: YX40009B
• Tamaño de pantalla: 4,0 pulgadas
• Resolución: 400×960 RGB
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Dirección de visión: All O'Clock (IPS)
• Driver IC: ST7701S
• Interfaz: MIPI
• Área activa: 39.18 × 94.03 mm
• Dimensiones exteriores: 42.90 × 102.08 × 2.23 mm
• Pitch de píxel: 0.0979 × 0.0979 mm
• Retroiluminación: 8 × LED blancas
• Tensión analógica de operación: 2.8 V (tip.)
• Brillo: 400 cd/m² (tip.)
• Relación de contraste: 600:1 (tip.)
• Gama de color: 60% (tip.)
• Uniformidad de luminancia: 80% (tip.)
• Ángulo de visión (CR≥10): 80°/80°/80°/80°
• Tiempo de respuesta: 25 ms (tip.)
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤90% HR (60°C)
