Contador de impulsos Sensarresters™

de corriente de sobretensióndigitalelectrónico

Resumen
Las soluciones de monitorización de descargadores de sobretensión de Siemens Energy ofrecen evaluación del estado enfocada para descargadores instalados en redes eléctricas. Las soluciones abarcan desde contadores de impulsos hasta Arrester Condition Monitors (ACM) y Sensarresters™, con acceso remoto y análisis para mantenimiento predictivo.

¿Por qué monitorizar los descargadores de sobretensión?

• Detección temprana de cambios en el estado
• Prevención de cortes inesperados
• Optimización de la planificación de mantenimiento
• Mejora de la gestión de activos y la fiabilidad de la red

Familias de productos y dispositivos
Los dispositivos de monitorización de Siemens Energy cubren varias necesidades:

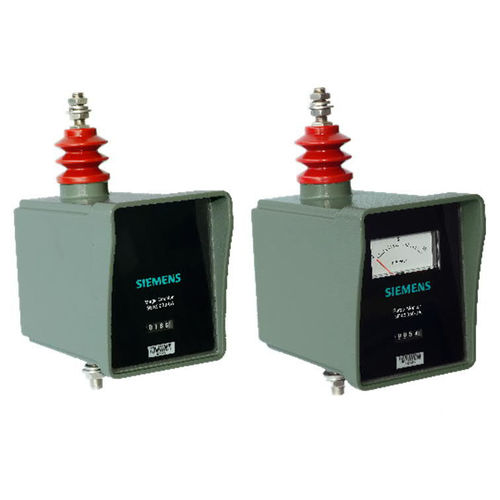

• Contadores de impulsos — 3EX5 030: contador integrado en la conexión de tierra del descargador para registrar las respuestas por sobretensión. 3EX5 050: contador con medidor de corriente de fuga integrado. Las versiones 3EX5 030-1 y 3EX5 050-1 pueden incluir un contacto auxiliar pasivo para contaje remoto.
• Contador para monitorización remota — 3EX5 060 (sensor): se fija al conductor de tierra del descargador; cuenta las respuestas por sobretensión y mide continuamente la corriente de fuga. 3EX5 062 (display): visualiza de forma remota los recuentos de impulsos y la corriente de fuga hasta 200 m y proporciona una conexión local para medición con osciloscopio.
• Arrester Condition Monitors (ACM) — Básico (3EX5 080-0): mide la corriente de fuga total y los impulsos de sobretensión, realiza análisis de 3.er armónico con compensación de red, aplica corrección por temperatura e indica el estado mediante LEDs tricolores. Avanzado (3EX5 080-1): añade un módulo USB inalámbrico para comunicación directa con PC, visualización detallada, configuración de parámetros y actualizaciones de software.
• Sensarresters™ — Monitorización conectada: acceso web y móvil en tiempo real, integración analítica para mantenimiento predictivo y comunicación inalámbrica para diagnóstico remoto.

Características clave y beneficios

• Monitorización integral: desde conteo de impulsos hasta análisis avanzado de estado y registro de energía absorbida
• Análisis de tendencias a largo plazo: los ACM registran la corriente de fuga diaria para evaluaciones de tendencia plurianuales
• Acceso remoto e inalámbrico: reduce visitas de campo y facilita la extracción de datos
• Integración: diseñados para instalarse en descargadores existentes sin modificar el descargador
• Apoyo a la seguridad: la detección temprana de fallos ayuda a prevenir fallos catastróficos

Notas adicionales
Los dispositivos deben seleccionarse según el nivel de tensión de la red y las condiciones operativas; confirme la compatibilidad específica dispositivo–descargador en cada aplicación. Las unidades ACM básicas pueden actualizarse a versiones avanzadas mediante módulos inalámbricos sin modificar el descargador.

Especificaciones técnicas

• 3EX5 030: contador de impulsos, integrado en la tierra del descargador, registra eventos de sobretensión.
• 3EX5 050: contador de impulsos con medidor de corriente de fuga; 3EX5 030-1 y 3EX5 050-1 pueden incluir un contacto auxiliar pasivo para contaje remoto.
• 3EX5 060 (sensor): fijado al conductor de tierra del descargador; medición continua de corriente de fuga y conteo de impulsos.
• 3EX5 062 (display): visualización remota de datos del sensor (conteos y corriente de fuga) hasta 200 m; conexión local para medición con osciloscopio.
• 3EX5 080-0 (ACM Básico): mide la corriente de fuga total y los impulsos de sobretensión; análisis de 3.er armónico con compensación de red; corrección de temperatura; indicador de estado por LEDs tricolores.
• 3EX5 080-1 (ACM Avanzado): añade módulo USB inalámbrico para comunicación directa con PC, visualización detallada, configuración de parámetros y actualizaciones de software (compatibilidad con ACM Service Tool).
• Funciones Sensarresters™: estado remoto en tiempo real vía web/móvil, integración analítica para mantenimiento predictivo, comunicación inalámbrica para diagnóstico remoto.
• Registro y tendencias: registro diario de corriente de fuga para análisis de tendencias a largo plazo y evaluación del estado.
• Compatibilidad: diseñado para integración con descargadores existentes; confirmar compatibilidad dispositivo–descargador según la aplicación.
