Protector de sobretensión clase II 3EB4

de red eléctricapara subestación eléctricapara aplicaciones ferroviarias

Descripción general
Los pararrayos ferroviarios Siemens Energy ofrecen protección dirigida contra sobretensiones para la infraestructura ferroviaria y el material rodante. Diseñados para subestaciones de tracción, líneas de alimentación, interfaces de señalización y equipos a bordo, limitan sobretensiones transitorias por rayos, maniobras de conmutación y otras perturbaciones desviando corrientes de sobretensión a tierra mediante elementos resistivos no lineales.

Principales beneficios

• Cumplimiento normativo: Probados y certificados según las normas internacionales aplicables al sector ferroviario y la protección contra sobretensiones.
• Integración sencilla: Diseñados para una instalación directa y un mantenimiento reducido en entornos ferroviarios.
• Durabilidad: Materiales y diseño pensados para resistir condiciones ambientales adversas, esfuerzos mecánicos y ciclos de servicio prolongados.
• Opciones específicas por aplicación: Modelos y variantes disponibles para adaptarse a sistemas AC/DC y requisitos de instalación.

Portafolio de productos y aplicaciones
Siemens Energy ofrece una gama de pararrayos para sistemas ferroviarios AC y DC y distintos entornos operativos. Aplicaciones típicas: trenes de alta velocidad e interurbanos, trenes de cercanías y regionales, locomotoras multissistema, transporte urbano (tranvía, metro, tren ligero) y proyectos de electrificación ferroviaria.

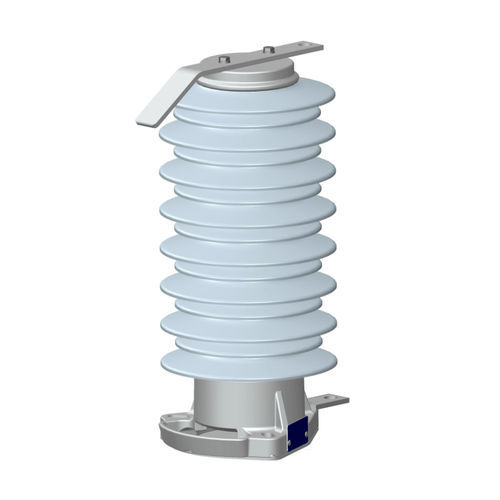

3EB4 – pararrayos de silicona en carcasa compuesta

• Diseño: Carcasa de plástico reforzado con fibra de vidrio (FRP) con perfiles de caucho de silicona.
• Tensión: Apto para sistemas AC hasta 25 kV y sistemas DC hasta 3 kV.
• Rendimiento: Compatible con velocidades de tren hasta 420 km/h; corriente de cortocircuito nominal 50 kA.
• Conformidad: Ensayado según IEC 60099-4 (AC) y EN 50526-1 (DC).
• Seguridad: Ensayos de fuego y humo según DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; ensayos de choque y vibración según IEC 61373.
• Aplicaciones: Trenes de alta velocidad/interurbanos, trenes de cercanías y regionales, locomotoras multissistema, transporte urbano y electrificación ferroviaria.

3EB5 – pararrayos de silicona con Cage Design™

• Diseño: Carcasa Cage Design™ con silicona moldeada directamente.
• Tensión: Apto para sistemas AC hasta 25 kV y sistemas DC hasta 3 kV.
• Rendimiento: Compatible con velocidades de tren hasta 320 km/h; corriente de cortocircuito nominal 50 kA.
• Conformidad: Ensayado según IEC 60099-4 (AC) y EN 50526-1 (DC).
• Seguridad: Ensayos de fuego y humo según DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; ensayos de choque y vibración según IEC 61373.
• Aplicaciones: Trenes interurbanos, de cercanías y regionales, locomotoras multissistema, transporte urbano y electrificación ferroviaria.

Tipos DC para electrificación ferroviaria 3EB2 y 3EB3

• Diseño: Pararrayos con carcasa de silicona desarrollados para protección contra sobretensiones en sistemas DC.
• Clasificación: 3EB2 = DC-B; 3EB3 = DC-C con mayor capacidad de absorción de energía.
• Conformidad: Ensayado según EN 50526-1.
• Seguridad: Ensayos de fuego y humo según DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; ensayos de choque y vibración según IEC 61373.
• Aplicaciones: Transporte urbano y electrificación ferroviaria (sistemas DC).

¿Por qué elegir los pararrayos ferroviarios Siemens Energy?

• Experiencia extensa: Más de 80 años en tecnología de pararrayos para ferrocarril.
• Portafolio completo: Soluciones para sistemas ferroviarios AC y DC, con tensiones nominales en la gama de hasta 45 kV.
• Fiabilidad demostrada: Diseñados para larga vida útil y requisitos de mantenimiento reducidos.
• Soporte global: Asistencia técnica y consultoría por expertos de Siemens Energy en todo el mundo.

Información adicional del producto (resumen FAQ)

• Qué son: Dispositivos especializados que protegen los sistemas ferroviarios contra sobretensiones transitorias procedentes de rayos, conmutación y otras perturbaciones.
• Diferencias con pararrayos estándar: Diseñados para requisitos mecánicos, ambientales y normativos propios del sector ferroviario.
• Cómo seleccionar: Según tensión del sistema, condiciones ambientales y necesidades de la aplicación; Siemens Energy ofrece soluciones a medida y asesoramiento técnico.
• Materiales: Caucho de silicona y FRP para resistencia mecánica y frente a condiciones ambientales.
• Aptitud para entornos severos: Diseñados para soportar temperaturas extremas, humedad y esfuerzos mecánicos.
• Aseguramiento de calidad: Productos sometidos a pruebas rigurosas y conformes a normas como IEC 60099-4 y EN 50526-1.

Especificaciones técnicas

• Adecuación AC: Hasta 25 kV para tipos con carcasa de silicona (la gama incluye soluciones hasta 45 kV).
• Adecuación DC: Clasificación típica hasta 3 kV DC para tipos con carcasa de silicona; 3EB2 = DC-B, 3EB3 = DC-C (alta absorción de energía).
• Corriente de cortocircuito nominal: 50 kA (especificado para 3EB4 y 3EB5).
• Velocidades de tren compatibles: Hasta 420 km/h (3EB4), hasta 320 km/h (3EB5).
• Materiales de carcasa: FRP, perfiles de silicona; Cage Design™ con silicona moldeada directamente (3EB5).
• Ensayos de fuego y humo: DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2.
• Ensayos mecánicos: Choque y vibración según IEC 61373.
• Conformidad normativa: IEC 60099-4 (versiones AC), EN 50526-1 (versiones DC) y otras normas ferroviarias aplicables.
• Enfoque de diseño: Calidad certificada, facilidad de instalación y mantenimiento, larga vida útil y soluciones personalizadas para aplicaciones ferroviarias específicas.
