Resumen
La monitorización de descargadores de sobretensión es un proceso esencial en los sistemas eléctricos para garantizar una operación fiable y prolongar la vida útil de los descargadores que protegen los equipos de sobretensiones dañinas. Siemens Energy ofrece soluciones de monitorización que van desde contadores de impulsos básicos hasta Arrester Condition Monitors y Sensarresters™ para gestión remota basada en condiciones y análisis de datos.

¿Por qué monitorizar los descargadores?

• Detección temprana de cambios en el estado del descargador
• Prevención de cortes inesperados
• Programación optimizada del mantenimiento
• Mejora de la gestión de activos y la fiabilidad de la red

Tipos de soluciones
Las soluciones de Siemens Energy cubren distintas necesidades: contadores de impulsos básicos, combinaciones sensor/visualizador remoto, Arrester Condition Monitors (ACM) que analizan corriente de fuga y armónicos, y Sensarresters™ para monitorización conectada con análisis de datos.

Contadores de impulsos
La familia 3EX5 incluye contadores solo de impulsos y versiones con medición de corriente de fuga. El 3EX5 030 es un contador de impulsos instalado en la conexión de tierra del descargador. El 3EX5 050 añade un medidor de corriente de fuga. Algunas versiones -1 pueden incluir un contacto auxiliar pasivo para telemedida.

Contador para monitorización remota (3EX5 060 / 3EX5 062)
El sensor 3EX5 060 se integra en el conductor de tierra del descargador para contar impulsos y medir de forma continua la corriente de fuga. El visualizador 3EX5 062 muestra impulsos y corriente de fuga de forma remota (cableado posible hasta 200 m) y ofrece una conexión para medición local con osciloscopio (cable de medición como accesorio).

Arrester Condition Monitors (ACM)

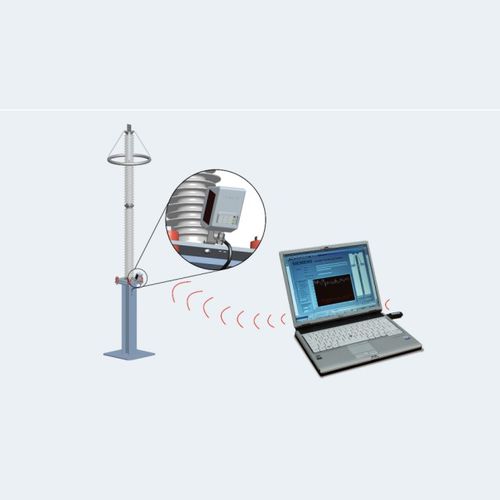

El ACM básico (3EX5 080-0) mide la corriente de fuga total y los impulsos de sobretensión, realiza análisis del 3er armónico con compensación de la red, aplica corrección por temperatura e indica el estado mediante LEDs. El equipo puede actualizarse al ACM avanzado (3EX5 080-1) añadiendo un módulo USB inalámbrico y el software ACM Service Tool para visualización detallada, análisis, ajuste de parámetros y actualizaciones de software.

Sensarresters™ — Monitorización inteligente y conectada

• Acceso remoto en tiempo real: consulta del estado y alarmas vía interfaces web y móviles.
• Integración analítica: permite evaluación de tendencias y mantenimiento predictivo.
• Comunicación inalámbrica: soporta transferencia de datos y diagnóstico remoto.

Características clave y beneficios

• Monitorización integral: desde el recuento de impulsos hasta el análisis avanzado de corrientes de fuga y armónicos, con registro de absorción de energía en equipos avanzados.
• Análisis de tendencias a largo plazo: los ACM registran corrientes de fuga diarias durante años para evaluación precisa.
• Acceso remoto: reduce las inspecciones físicas y facilita la recuperación de datos.
• Integración: diseñados para adaptarse a descargadores existentes sin modificaciones.
• Seguridad y fiabilidad: la detección temprana contribuye a evitar fallos catastróficos.

Descargas y documentación
Folletos de producto, hojas técnicas y manuales están disponibles en PDF describiendo Sensarresters™ y las familias de contadores y ACM 3EX5, sus características e información de pedido.

Especificaciones técnicas

• Familia / marca: Siemens Energy monitorización de descargadores de sobretensión (Sensarresters™, serie 3EX5).
• Modelos de contador: 3EX5 030 (contador de impulsos), 3EX5 050 (contador de impulsos + medidor de corriente de fuga); versiones -1 pueden incluir contacto auxiliar pasivo para telemedida.
• Sensor / visualizador remoto: 3EX5 060 (sensor: recuento de impulsos, medición continua de corriente de fuga); 3EX5 062 (visualizador: muestra impulsos y corriente de fuga de forma remota hasta 200 m; conexión para osciloscopio local).
• Arrester Condition Monitor (ACM): 3EX5 080-0 mide corriente de fuga total, impulsos de sobretensión, contenido del 3er armónico con compensación de red, tendencias corregidas por temperatura e indicación por LEDs; actualizable a 3EX5 080-1 con módulo USB inalámbrico y ACM Service Tool para visualización, análisis y actualizaciones.
• Capacidades Sensarresters™: acceso remoto en tiempo real (web y móvil), transferencia inalámbrica de datos, integración con herramientas analíticas para mantenimiento predictivo.
• Magnitudes medidas: recuento de impulsos, corriente de fuga total, impulsos de corriente de sobretensión, contenido del 3er armónico, tendencias de corriente corregidas por temperatura, registro de absorción de energía.
• Instalación: sensor integrado en la puesta a tierra del descargador; unidad de visualización montable a distancia (3EX5 062 hasta 200 m de cableado).
• Interfaz y actualizaciones: contactos auxiliares pasivos para telemedida (versiones seleccionadas), módulo USB inalámbrico (3EX5 086) para conectividad con PC en versiones ACM avanzadas.
• Beneficios típicos: detección temprana de fallos, optimización del mantenimiento, reducción de paradas no planificadas, prolongación de la vida útil de los activos.
