Protector de sobretensión clase II EGLA

de exteriorde alta energíade red eléctrica

Descripción general
Los para-rayos de línea para líneas aéreas (LSA) protegen las líneas de transmisión aéreas frente a descargas eléctricas y sobretensiones por maniobras, derivando la energía de sobretensión excesiva a tierra y evitando descargas superficiales, daños en equipos y cortes de suministro.

Funciones clave

• Capacidad de alta tensión: Diseñados para tensiones de sistema de hasta 800 kV con capacidad de descarga de energía de hasta 3,6 C.
• Protección contra rayos: La brecha de chispa externa realiza el arco durante fenómenos de rayos, limitando corrientes de fallo a tierra de kiloamperios a amperios, apagando arcos en ~10 ms y evitando la operación de interruptores.
• Mayor fiabilidad del sistema: Software de simulación propietario (basado en estudios Cigré) optimiza la ubicación y cantidad de LSA para proporcionar protección eficaz minimizando costes.
• Reducción de interrupciones: Los LSA eliminan sobretensiones por encima del nivel de resistencia al impulso de rayos (LIWL) del aislador, evitando descargas y caídas de tensión.
• Simulación avanzada y soporte: El análisis detallado por software modela las condiciones específicas de la línea del cliente para permitir una selección y colocación precisa de los LSA.

Pararrayos de línea sin brecha (NGLA) — Conexión directa a líneas aéreas
Los NGLA ofrecen una flexibilidad de montaje excepcional y alta fiabilidad operativa. Pueden instalarse en aisladores, conductores o estructuras de torre según el diseño de la torre y la disposición de los aisladores. Beneficios clave:

• Instalación muy flexible: Apto para montaje en conductor, torre o aislador; se adapta a diversas configuraciones de línea.
• Protección superior: Alta capacidad de absorción de energía para una defensa eficaz frente a rayos y sobretensiones de maniobra.
• Seguridad frente a sobrecargas térmicas: Disyuntor integrado que aísla el pararrayos durante sobrecargas térmicas, permitiendo la continuidad de la línea hasta su sustitución.
• Conformidad con normas: Diseñado y probado según IEC 60099-4.
• Monitorización opcional: Sistema de monitorización ACM disponible para evaluación inalámbrica del estado e información detallada sobre corrientes y energía disipadas.

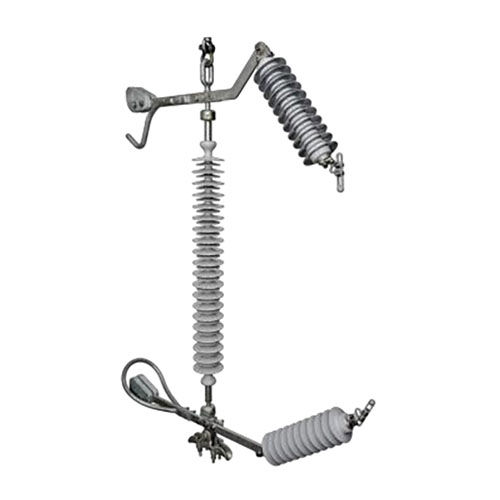

Pararrayos de línea con brecha externa (EGLA) — Aislado por una brecha de chispa en serie
Los dispositivos EGLA cuentan con una brecha de chispa externa en serie, aislando galvánicamente los componentes activos del pararrayos de la tensión de la línea en condiciones normales. Ante un impacto de rayo, la brecha se produce, limitando la corriente de fallo a tierra y apagando los arcos rápidamente. Beneficios clave:

• Corriente de fuga nula: La brecha en serie desconecta los bloques MOV de la tensión del sistema en operación normal.
• Eficiencia de material: Se puede emplear un pararrayos de menor tensión nominal, reduciendo la cantidad de MOV y el uso de material.
• No requiere disyuntor ni conductor de tierra: Simplifica la instalación y el mantenimiento.
• Diseño compacto: Adecuado para torres multi-circuito con escasos espacios y para instalación en línea en tensión.
• Conformidad con normas: Conforme a IEC 60099-8.

Puntos técnicos

• Instalación: Conexión directa (NGLA) / Brecha de chispa externa (EGLA)
• Rango de tensión: Hasta 800 kV
• Descarga de energía: Hasta 3,6 C
• Disyuntor: Integrado (NGLA) / No requerido (EGLA)
• Corriente de fuga: Presente en operación normal (NGLA) / Ninguna en operación normal (EGLA)
• Normas: IEC 60099-4 (NGLA) / IEC 60099-8 (EGLA)
• Carcasa: Goma de silicona
• Opciones de montaje: Torre, aislador, conductor (NGLA) / Torre, aislador (EGLA)
• Mantenimiento: Mínimo

Análisis de software optimizado para aplicaciones LSA
Siemens Energy ofrece análisis basados en simulación (apoyados en estudios Cigré) para determinar soluciones LSA óptimas y rentables. El software examina parámetros de línea específicos del cliente y recomienda dónde y cuántos pararrayos instalar para asegurar una protección adecuada frente a la foudre minimizando el equipamiento instalado. Factores considerados:

• Parámetros de línea: tensión de servicio, número de circuitos, datos del hilo de guarda, longitud de línea, longitud de tramo y flecha, tipo y diámetro del conductor, despejes.
• Datos de torre: impedancias de sobretensión de la torre, resistencia de cimentación, geometría de la torre y posiciones de fase.
• Datos del aislador: distancia de arco, longitud de conexión, tensión nominal de resistencia al impulso de rayo.
• Actividad de rayos: nivel ceraúnico (rayos por año por km²), topología de la red y perfil de elevación.
• Prioridades del cliente: menores interrupciones cortas, prevención de cortocircuitos fase y multisistema, eliminación de hilos de guarda cuando corresponda.

¿Por qué elegir los paraarrayos de línea Siemens Energy?

• Tecnología probada: Décadas de experiencia de campo que garantizan un rendimiento fiable en entornos diversos.
• Estrategias de protección a medida: Diseño basado en simulación que optimiza la protección según las necesidades del sistema.
• Soporte para alta tensión: Productos capaces de soportar tensiones de sistema de hasta 800 kV con altos índices de descarga de energía.

Características / Especificaciones técnicas

• Capacidad de tensión del sistema: hasta 800 kV.
• Capacidad de descarga de energía: hasta 3,6 C.
• Instalación NGLA: conexión directa (torre, aislador, conductor).
• Instalación EGLA: brecha de chispa externa (torre, aislador).
• Disyuntor: NGLA integrado; EGLA no requerido.
• Corriente de fuga: NGLA presente en operación normal; EGLA aislado en operación normal.
• Material de la carcasa: goma de silicona.
• Normas: NGLA — IEC 60099-4; EGLA — IEC 60099-8.
• Mantenimiento: mínimo para NGLA y EGLA.
