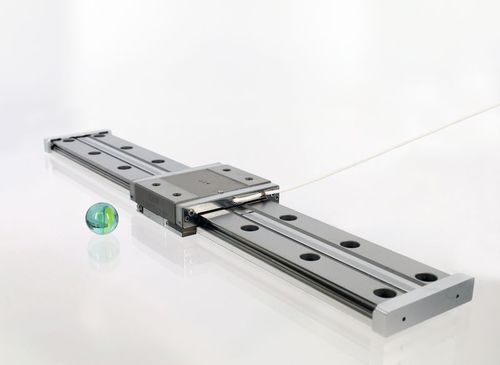

Platina de posicionamiento de carrera larga CLL42

linealpiezoeléctrica1 eje

La CLL42 ofrece una gran plataforma para montar la carga útil y cuenta con largos recorridos de desplazamiento, así como unidades de accionamiento intercambiables. La CLL42 está equipada con unidades de accionamiento intercambiables SmarActs que garantizan un fácil acceso al componente central de la platina, el piezoaccionamiento. Esto hace que el mantenimiento sea una tarea muy sencilla. También está disponible en versión de alto vacío. Las versiones estándar ofrecen recorridos de 99, 179, 259, 379, 499 y 619 mm. Mecánica Fuerza de bloqueo [N] - ≥ 5 Máx. Fuerza normal [N] - 30 Máx. Fuerza de elevación [N] - 1,5 Dimensiones [mm] - 60 x 16 (carro de bucle abierto) Peso [g] - Depende de la longitud Bucle abierto Resolución en bucle abierto MCS2 [nm] - < 1 Resolución en bucle abierto (H)CU [nm] - 50 Bucle cerrado Resolución del sensor MCS2 [nm] - 1 (S), 4 (L) Repetibilidad unidireccional MCS2 [nm] - ± 100 (S) Opciones Opciones de material - Múltiples carros; Contrataladros; Orificios roscados (M4) Opciones mecánicas - Múltiples carros; avellanados; agujeros roscados (M4) Opciones de vacío - HV (1E-6 mbar); UHV (1E-11 mbar)
