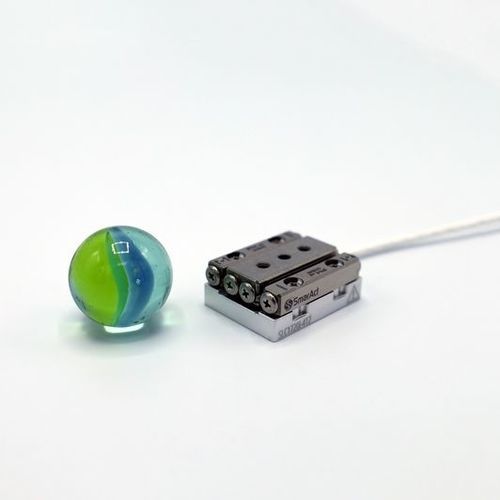

Miniplatina de nanoposicionamiento lineal SLC-1720
piezoeléctrica1 ejeen lazo cerrado

miniplatina de nanoposicionamiento lineal
miniplatina de nanoposicionamiento lineal
miniplatina de nanoposicionamiento lineal
miniplatina de nanoposicionamiento lineal
Añadir a mis favoritos
Añadir al comparador


Características

Orientación
lineal
Número de ejes
1 eje
Otras características
aluminio, en lazo cerrado, de precisión, en lazo abierto
Carrera

12 mm
(0,472 in)

Velocidad

20 m/s
(65,62 ft/s)

Repetibilidad

40 nm, 200 nm

Descripción

La SLC-1720 es la platina lineal de precisión nanométrica más pequeña de la serie SLC-17 de SmarAct. Con 22 x 17 x 8,5 mm, es la platina piezoeléctrica de bucle cerrado más pequeña del mundo con resolución nanométrica y rango de recorrido macroscópico. Tenga en cuenta que los documentos descargables de esta etapa piezoeléctrica lineal muestran las dimensiones y especificaciones de una 1720 para entornos atmosféricos o de alta tensión, equipada con un sensor de posición S. Para obtener dibujos técnicos y especificaciones detalladas de otras variantes, como etapas compatibles con UHV, etapas con mayor fuerza de bloqueo u otras opciones de sensores, póngase en contacto con nuestro equipo de ventas. Mecánica Fuerza de bloqueo [N] - ≥ 3,5 Max. Fuerza normal [N] - 10 Max. Fuerza de elevación [N] - > 1,5 Dimensiones [mm] - 22 x 17 x 8,5 Peso [g] - 13 Lazo abierto Resolución [nm] < 1 Opciones Opciones de material - Base de aluminio de serie; base de acero (-ST); base de titanio (-TI); anodizado negro (-BK) Opciones mecánicas - Base en forma de U para una mayor resistencia mecánica (-W) aumenta la anchura a 23 mm; mayor vida útil (-Z) Opciones de rendimiento - Mayor fuerza de bloqueo (-D): +1.5 N Opción criogénica - Sí (sólo en bucle abierto)

---
