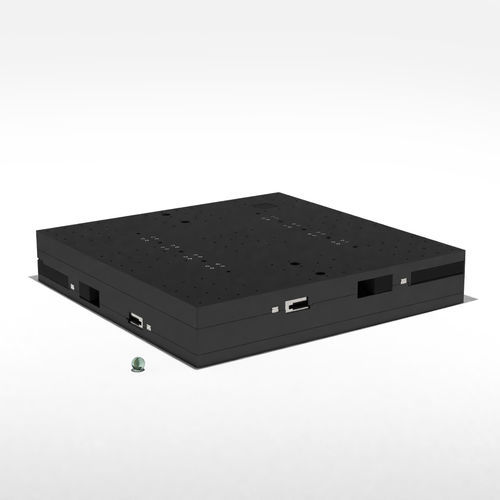

Platina de posicionamiento de carrera larga MLL-400

XYde accionamiento electromagnéticode accionamiento directo

La SMARSHIFT MLL-400 es una platina XY electromagnética de accionamiento directo con dos opciones de recorrido. La primera opción ofrece un amplio rango de recorrido de hasta 300 mm. La segunda ofrece un recorrido reducido de 200 mm para aumentar la precisión. Ambas versiones pueden montarse en una protoboard óptica estándar con rejilla de 25 mm × 25 mm. El MLL-400 puede utilizarse como base para un TRÍPODE electromagnético. Aplicaciones El MLL-400 se ha diseñado específicamente para tareas exigentes en la fabricación industrial, como el microensamblaje, los procesos de pick-and-place y la alineación de piezas de trabajo. Otras áreas de aplicación son la fabricación aditiva de alta precisión, el posicionamiento de obleas y el procesamiento láser. Especificaciones Fuerza continua [N] - 6 Fuerza de pico [N] - 18 Fuerza máx. Fuerza normal [N] - 200 Masa en movimiento [g] - 12000 (eje inferior); 6000 (eje superior) Dimensiones [mm] - 400 × 400 × 70 Peso [g] - 21000 Material Material de la base - Aluminio, anodizado negro Bucle cerrado Tipos de sensor - SC Máx. Aceleración (sin carga) [m/s²] - 1 (eje inferior); 2,5 (eje superior) Estabilidad en posición [nm] - ±5 Resolución del sensor MCS2 [nm] - 1 Repetibilidad unidireccional MCS2 [nm] - 150 | 100
