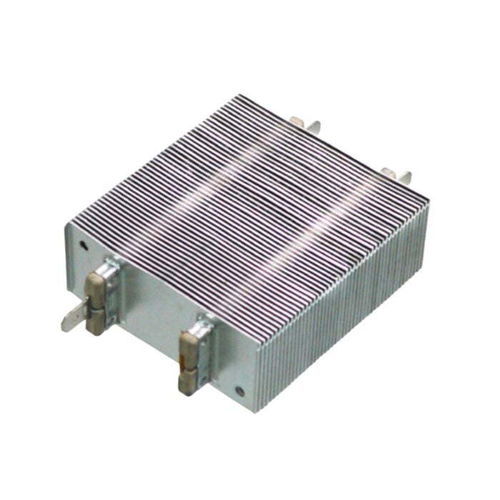

Aerotermo eléctrico SH series

CAmonofásicode pared

Resumen
Calentadores de aire PTC Tipo SH: la salida térmica se regula por el flujo de aire aplicado; a mayor flujo de aire, mayor salida térmica y consumo (W). Existen variantes para alta tensión.

Puntos destacados

• Salida térmica proporcional al flujo de aire: mayor flujo → mayor potencia (W).
• Disponibles en dos grupos de tensión: 200V–240V y 100V–120V.
• Modelos estándar resaltados para plazos de entrega más cortos; potencias, longitudes y especificaciones personalizadas disponibles para grandes pedidos.

Numeración de piezas
El esquema de numeración identifica prefijo de modelo (SH-), código de paso de aletas (M), código de aislamiento (S o D), longitud y códigos de accesorios. Los gráficos en la página muestran las posiciones para dichas designaciones.

Notas sobre numeración

• PASO DE ALETAS PTC (SH-XXXXM): la potencia (W) en las tablas se basa en paso de aletas 1,68 mm (código M).
• AISLAMIENTO PTC (SH-XXXXM-XXXS): la potencia (W) en las tablas se basa en aislamiento simple (código S).
• El doble aislamiento (código D) suele incrementar el precio ~20–30% y reducir la potencia ~10%; las unidades con doble aislamiento no tienen potencial de electrodos en las aletas y son adecuadas para contacto con materiales conductores, alta humedad, resistencia a impactos o requisitos de calidad (p. ej. automoción).
• Para unidades con corriente de arranque máxima > 14 A, ciertas posiciones de accesorios pueden excluir el termostato por defecto.

Accesorios

• PTC + Marco de montaje — marcos plásticos resistentes a la temperatura (ej.: MSHF-70 para 70 mm, MSHF para 70 mm, MHF-90 para todas las longitudes).
• PTC + Marco + Ventilador + Accesorios — conjuntos ensamblados opcionales que pueden incluir calentador PTC (p. ej. SH 70 mm), marco(s) MSHF-70, ventilador axial 92×92 mm, termostato, fusible, juego de cables y tornillos; los números de pieza indican opciones ensambladas o por separado.

3D / CAD / Modelos
Visores 3D disponibles para los tipos SH y SHW; archivos STEP/3D se proporcionan a petición para integración en proyectos.

Especificaciones (resumen)
Las tablas de especificaciones para 200V–240V y 100V–120V muestran la potencia (W) basada en paso de aletas 1,68 mm (M) y aislamiento simple (S). Las unidades con doble aislamiento (D) tienen ≈10% menos potencia que los valores con S. Los modelos estándar están resaltados para entrega más rápida; diseños personalizados posibles para grandes cantidades.

Características técnicas / Datos clave

• Serie / modelo: SH (Tipo SH)
• Fabricante: KLC Corporation
• Familia de producto: Calentadores de aire PTC; Calentadores PTC de alta tensión
• Rangos de tensión: 200V–240V y 100V–120V
• Base de potencia: paso de aletas 1,68 mm (M) y aislamiento simple (S)
• Opciones de aislamiento: S = simple, D = doble (D => potencia ≈ -10% ; precio ≈ +20–30%)
• Accesorios: MSHF-70, MSHF, MHF-90; conjuntos con ventilador, termostatos, fusibles, cableado
• Personalización: potencia, longitud y especificaciones personalizables para pedidos en volumen
