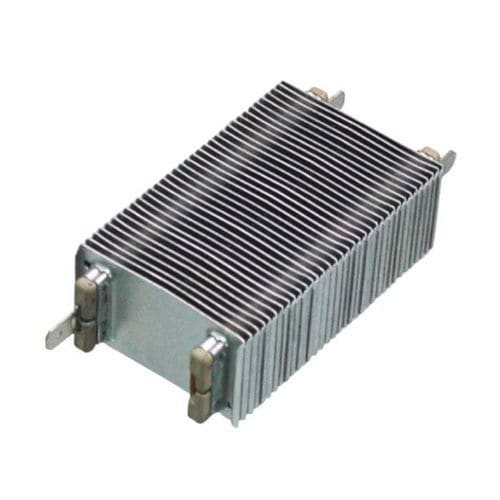

Aerotermo eléctrico TH series

CAde pareda medida

Descripción
Este calentador de aire PTC tipo TH de nuevo diseño está disponible con dos pasos de tubo: paso estándar 31 mm y opción especial 25 mm. La salida térmica del PTC se regula por el caudal de aire aplicado; a mayor caudal, mayor salida térmica y potencia (W). Se proporcionan dibujos dimensionales y diagramas de numeración de piezas.

Especificaciones disponibles / secciones

• Tipo TH — especificaciones 200V~240V
• Tipo TH — especificaciones 100V~120V
• Accesorios Tipo TH (p. ej. marco de montaje MHF-90)

Modelos 3D
Visores 3D interactivos embebidos en la página del producto para Tipo TH y THW; pase el cursor para previsualizar los modelos 3D.

Numeración de piezas
Se proporcionan ejemplos y convenciones de numeración para el Tipo TH. Notas clave:

• PTC FIN PITCH (TH-XXXXN): La potencia (W) en las tablas de especificaciones se basa en calentadores de aire PTC con paso de aleta 2,0 mm (denotado 'N').
• PTC INSULATION (TH-XXXXN-XXXS): La potencia (W) en las tablas se basa en aislamiento simple ('S'). El aislamiento doble ('D') suele incrementar el precio en ~20–30% y reducir la potencia en ~10%. Las unidades con doble aislamiento no presentan potencial de electrodos en las aletas y son adecuadas donde exista contacto con materiales conductores, alta humedad, requerimientos de resistencia a impactos o mayor estabilidad (p. ej. automoción).

Notas sobre modelos estándar y personalización

• Los elementos destacados en las tablas de especificaciones son modelos estándar con plazos de entrega más cortos y coste más económico.
• Se pueden diseñar potencias, longitudes y especificaciones personalizadas para pedidos en grandes cantidades.

Accesorios
Marco de montaje en plástico resistente a la temperatura que sujeta el elemento calefactor PTC. Modelo: MHF-90 (aplicable a todas las longitudes y modelos). Se indican convenciones de numeración para accesorios sueltos y opciones ensambladas.

Características / especificaciones técnicas

• Manufacturer: KLC Corporation
• Modelo / serie: Tipo TH
• Pasos de tubo: estándar 31 mm; opción 25 mm para diseños especiales
• Regulación de la salida térmica: dependiente del flujo de aire; mayor flujo = mayor salida térmica y potencia
• Referencia de paso de aleta: 2,0 mm (denotado 'N') — base para las potencias indicadas
• Opciones de aislamiento: Simple (S) — referencia; Doble (D) — precio ~+20–30%, potencia ≈ -10%, elimina potencial de electrodo en las aletas
• Rangos de tensión: tablas para 200V–240V y 100V–120V
• Accesorios: Marco MHF-90 (plástico resistente a temperatura); formatos de numeración proporcionados
• Ejemplos de numeración indican paso de aleta, tipo de aislamiento y detalles de ensamblaje de accesorios
