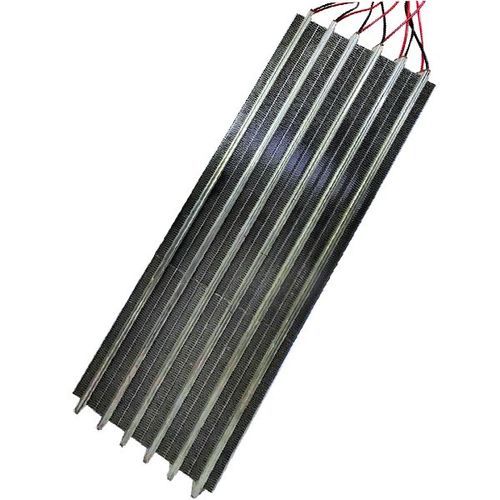

Aerotermo eléctrico STW series

trifásicoalimentación eléctricade pared

Características breves

• Aislamiento de alto voltaje conforme a UL
• Control multifásico / conexión trifásica homogénea bajo demanda
• Versiones con terminación por cable; amplia personalización de tamaños
• Reconocimientos UL, CSA (según caso) y CE
• Variantes IP68 disponibles por proyecto con certificación de terceros
• Familias relacionadas: MH, MSH, SH, TH, OH

Descripción general
Los calentadores de aire PTC de alto voltaje serie STW de KLC están diseñados para la gestión térmica avanzada en aplicaciones industriales y de transporte exigentes. La serie STW proporciona aislamiento según la norma UL para operación segura en alta tensión, admite control por PWM y puede configurarse para conexión trifásica homogénea a pedido. Se suministran principalmente elementos con terminación de cable y permiten amplia personalización de dimensiones y potencias para integración en HVAC de vehículos, infraestructuras de carga y equipos industriales. Se recomiendan marcos o carcasas externas cuando se necesite mayor robustez mecánica.

Rango de especificaciones

• Voltaje: 12 V a 999 V (alcance homologación UL/CSA: 12 V a 600 V)
• Potencia: hasta 30.000 W (dependiendo del diseño)
• Dimensiones: min. 10 × 10 × 10 mm; max. 999 × 337,5 × 25 mm
• Grosor estándar: 10 mm, 20 ±0,5 mm (ejemplos de tabla), 25 mm

Características principales

• Aislamiento UL de alto voltaje: integración segura en circuitos de alta tensión.
• Control multifásico: admite conexión trifásica homogénea para mejor distribución térmica.
• Personalización: amplia gama de anchuras, longitudes y potencias.
• Reconocimientos: UL, CSA (según caso) y CE.
• Opciones de impermeabilidad: variantes IP68 disponibles por proyecto con certificación externa.

Beneficios

• Calentamiento rápido: reduce tiempos de preacondicionamiento.
• Integración compacta: elementos delgados y modulares para carcasas de espacio reducido.
• Rendimiento estable: mantiene salida térmica ante fluctuaciones de suministro.
• Alta capacidad: escalable a decenas de kilovatios según diseño.
• Control preciso: compatibilidad PWM para regulación fina.

Aplicaciones

• Estaciones de carga EV (precalentamiento durante carga en climas fríos)
• Camiones y autobuses eléctricos (calefacción de cabina y componentes)
• Maquinaria de construcción y agrícola eléctrica
• Coches eléctricos (calefacción de habitáculo y subsistemas)
• Vehículos eléctricos especiales (emergencia, servicios)
• Equipos industriales que requieren control preciso de temperatura
• Vehículos ferroviarios y aplicaciones en entornos severos
• Sistemas HVAC comerciales y residenciales

Selección de modelos (ejemplos)
Artículo | W(mm) | L(mm) | T(mm) | Modelo | Potencia máx. @ velocidad aire 6,4 m/s
1 | 40 | 49 | 20±0,5 | STW-X040202N1Z(P)XX | ≦140W
2 | 40 | 73 | 20±0,5 | STW-X060203N1Z(P)XX | ≦210W
3 | 40 | 96 | 20±0,5 | STW-X080204N1Z(P)XX | ≦245W
10 | 40 | 360 | 20±0,5 | STW-X300215N1Z(P)XX | ≦980W
20 | 55 | 360 | 20±0,5 | STW-X450315N1Z(P)XX | ≦1470W
30 | 70 | 360 | 20±0,5 | STW-X600415N1Z(P)XX | ≦1960W
40 | 85 | 360 | 20±0,5 | STW-X750515N1Z(P)XX | ≦2450W
50 | 100 | 360 | 20±0,5 | STW-X900615N1Z(P)XX | ≦2940W

Notas adicionales
Marcos y carcasas de montaje, marcos para ventiladores, protectores, termostatos, fusibles y juegos de bornes están disponibles como accesorios y pueden personalizarse según el diseño del cliente. Variantes IP68 y certificaciones de terceros se suministran por proyecto. Modelos 3D y planos dimensionales disponibles para verificación de integración.

Especificaciones técnicas

• Serie: STW (calentadores de aire PTC de alto voltaje)
• Voltaje: 12 V a 999 V (UL/CSA: 12 V a 600 V)
• Potencia: hasta 30.000 W (según diseño)
• Tamaños: min. 10 × 10 × 10 mm; max. 999 × 337,5 × 25 mm
• Grosor: 10 mm, 20 ±0,5 mm, 25 mm
• Certificaciones: UL, CSA (según versión), CE
• IP: resistencia básica al agua; IP68 disponible por proyecto con certificación externa
• Control: compatible con PWM; opción trifásica homogénea a pedido
• Terminación: versiones con cable (estándar)
• Accesorios: carcasas/cadres personalizados, marcos para ventilador, protecciones, termostatos, fusibles, juegos de bornes
