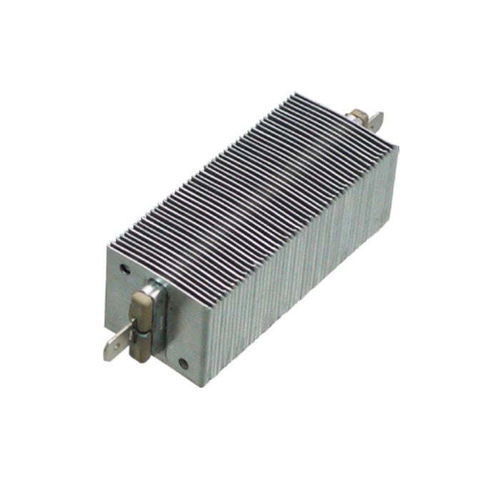

Aerotermo eléctrico OH (w) series

de pared

Descripción
Los calentadores de aire PTC tipo OH ofrecen una salida térmica dependiente del flujo de aire: al aumentar el flujo de aire, aumenta la salida de calor y la potencia eléctrica. En la ficha se incluyen vistas 3D y tablas de especificaciones para facilitar la selección.

Recursos disponibles

• Especificaciones Tipo OH 200V~240V (tabla)
• Especificaciones Tipo OH 100V~120V (tabla)
• Accesorios Tipo OH y ejemplos de numeración de piezas
• Hoja de datos del calentador de aire PTC (PDF) y visor de modelos 3D

Numeración de piezas y notas

• PTC FIN PITCH (formato OH-XXXXM): Los valores de potencia (W) en las tablas se basan en paso de aleta 1,68 mm (código M).
• PTC AISLAMIENTO (formato OH-XXXXM-XXXS / -XXXD): Las tablas se basan en Aislamiento Simple (S). Notas sobre Aislamiento Doble (D):
  • El coste de los modelos D suele ser un 20–30 % superior al de los modelos S.
  • La potencia (W) de los modelos D es aproximadamente un 10 % inferior a la de los modelos S.
  • Los modelos D no presentan potencial de electrodo en las aletas y son aptos para contacto con materiales conductores, entornos de alta humedad, requisitos de resistencia a impactos o aplicaciones que requieran mayor estabilidad/calidad (p. ej., automoción).

Especificaciones (200V~240V)
Tablas de especificaciones para 200V~240V disponibles en la ficha del producto. Los artículos resaltados en las tablas son modelos estándar con plazos de entrega reducidos y coste optimizado. Valores de potencia basados en paso de aleta 1,68 mm (M) y aislamiento simple (S). Posibilidad de personalización para pedidos en grandes cantidades.

Especificaciones (100V~120V)
Tablas de especificaciones para 100V~120V disponibles en la ficha del producto. Los artículos resaltados en las tablas son modelos estándar con plazos de entrega reducidos y coste optimizado. Valores de potencia basados en paso de aleta 1,68 mm (M) y aislamiento simple (S). Posibilidad de personalización para pedidos en grandes cantidades.

Accesorio

• Marco de montaje de plástico resistente a la temperatura (ej.: MHF-90, en L) que sujeta de forma segura el elemento calefactor PTC. Formato de referencia de ensamblaje ejemplo: OH-XXXM-XXX2.

Otras notas

• Visores 3D disponibles para Tipo OH y Tipo OHW para vista previa geométrica.
• Diagramas de numeración y dibujos dimensionales disponibles en la ficha para integraciones y diseño de paneles/ensambles.

Características / Especificaciones técnicas

• Tipo de producto: Calentadores de aire PTC – Tipo OH (serie OH)
• Fabricante: KLC Corporation
• Rangos de tensión: 100V~120V y 200V~240V (tablas separadas)
• Comportamiento de potencia: la salida térmica aumenta con el flujo de aire aplicado
• Paso de aleta de referencia: 1,68 mm (M)
• Opciones de aislamiento: Simple (S) — referencia en tablas; Doble (D) — ≈10% menos de potencia, ≈20–30% mayor coste, sin potencial de electrodo en aletas
• Modelos estándar indicados (plazos reducidos)
• Personalización: potencia, longitud y especificaciones adaptables para grandes cantidades
• Accesorio: Marco de montaje MHF-90 (plástico resistente a la temperatura, en L)
• Recursos: dibujos dimensionales, diagramas de numeración, hoja de datos (PDF) y modelos 3D disponibles en la ficha
