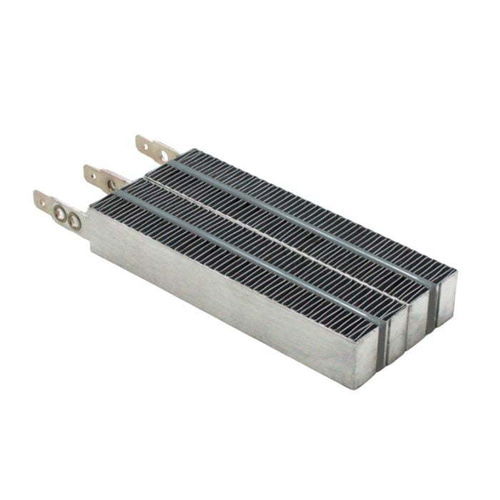

Aerotermo eléctrico SS series

CAalimentación eléctricade pared

Descripción general
Los calentadores de aire PTC Tipo SS son elementos calefactores con aletas en acero inoxidable, disponibles en configuraciones de aleta simple y doble. La salida térmica se regula por el flujo de aire: mayor flujo → mayor potencia. Se suministran en medidas estándar o pueden personalizarse en longitud, ancho y potencia para pedidos en volumen.

Puntos técnicos clave

• Longitud estándar de chip PTC: 24 mm por chip.
• Espesor estándar del conjunto: 15 mm (≈16 mm con adhesivo de silicona tipo D).
• Potencia por chip PTC: normalmente ≈12 W a 95 W según velocidad y volumen de aire (referencia 3,3 m/s).
• Configuraciones: Single Fin y Double Fin; múltiples anchuras estándar (ver lista de modelos).
• Tamaños indicativos: mínimo 22 × 22.3 × 15 mm; ejemplo mayor 361 × 267.6 × 15 mm (16 mm con silicone).

Rendimiento y cálculo eléctrico

• Cálculo de corriente: Corriente (A) = P / V.
• Pico de irrupción: Max Inrush ≤ Corriente (A) × factor según modelo (factores típicos 1.35–1.8).
• Ejemplo: Modelo SS-108V0204B1 — P = 500 W, V = 110 V → I = 4.54 A → Max Inrush ≈ 4.54 × 1.7 ≈ 7.73 A.

Ejemplos seleccionados de modelos (single & double fin)

• Single fin: SS-X04V0202B1 — 34.6±1.0 × 48 × 15 mm — 50–250 W ; SS-X12V0304B1 — 46.9±1.0 × 96 × 15 mm — 300–800 W ; SS-X40V0508B1 — grupo 192 × 15 mm — 1000–2500 W.
• Double fin: SS-X01V0101B2 — 22.2±0.5 × 24 × 15 mm — 30–100 W ; SS-X09V0303B2 — 65.4±1.0 × 72 × 15 mm — 300–800 W ; SS-X48V0608B2 — grupo 192 × 15 mm — hasta 4500 W.
• La tabla completa en la página del producto incluye códigos de modelo, tolerancias, factores de irrupción y potencias medidas a 3,3 m/s.

Personalización y detalles mecánicos

• Cálculo de longitud (L): L = 24 mm × número de chips PTC por juego + tolerancia (ej.: 24 × 5 + 1 = 121 mm).
• Ancho (W): combinar sets single/double fin. Anchos típicos: single-fin ≈12.3 ±1 mm ; double-fin ≈22.3 ±1 mm ; tener en cuenta anchos adicionales al combinar.
• Espesor (T): estándar 15 mm ; el adhesivo de silicona incrementa el espesor ligeramente.
• Ventajas del adhesivo de silicona: protección frente a humedad, evita la oxidación de electrodos, reduce riesgo de chispas en alta humedad, mejora adhesión y acabado exterior.

Accesorios y opciones de montaje

• Marcos de montaje: marcos plásticos resistentes a la temperatura para integración (ej.: MHF-93, MSHF-70 — confirmar compatibilidad por dimensiones).
• Paquetes accesorios: PTC + marco ; o PTC + marco + ventilador + termostato + fusible + juego de cables terminales + tornillos (soluciones premontadas).

Certificaciones, pedidos y notas

• Certificaciones / conformidades: CE, UL/cUL, CSA ; cumplimiento REACH y RoHS indicado en la documentación.
• Ejemplo CE: rango 200 V ~ 600 V ; potencia máxima referenciada: 4500 W (ver certificados para condiciones exactas).
• Modelos estándar destacados en tablas tienen plazos de entrega más cortos ; diseños a medida de potencia, longitudes y especificaciones disponibles para grandes cantidades — contactar ventas con requisitos P, V y de integración.
• Marca: KLC Corporation.
