Carga electrónica DC

Resumen del producto

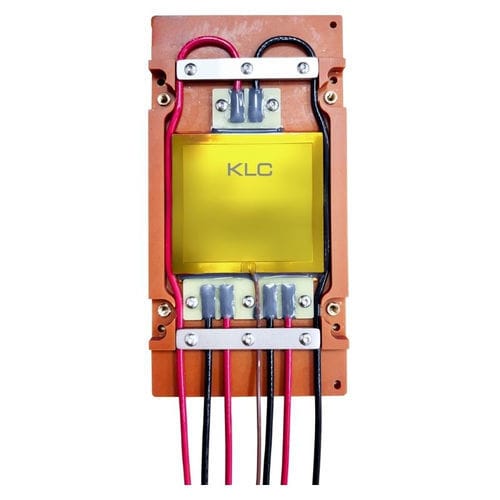

El TTV KLC de super alta potencia con base de montaje en baquelita es un simulador térmico de nivel laboratorio diseñado para fijar de forma segura placas frías refrigeradas por líquido y reproducir cargas térmicas controladas hasta 12 800 W para validación térmica en IA, HPC, CPU/GPU y sistemas de cómputo de alta densidad.

Resumen breve
El TTV integra una placa de montaje en baquelita que minimiza el movimiento mecánico y las pérdidas térmicas, proporcionando una interfaz plana y repetible para la validación de cold plates y pruebas de refrigeración líquida.

Características clave

• Base de baquelita para montaje de placa fría: superficie de fijación directa con patrones de pernos configurables para garantizar contacto mecánico estable.
• Validación térmica: presión de contacto constante entre el elemento calefactor y la placa fría para mediciones repetibles.
• Salida de alta potencia ajustable: configuraciones ajustables 12–600 V y unidades fijas 110 V / 220 V; rangos de potencia desde unos vatios hasta 12 800 W.
• Opciones de sensor de temperatura: soporta NTC o RTD integrados, monopunto o multipunto, para supervisión en tiempo real.
• Personalización completa: dimensiones personalizadas (estándar 30×30 mm a 80×80 mm o según huella), densidad de potencia, rangos de voltaje, patrones de pernos y configuraciones de montaje.

Tabla resumen (extracto)
Dimensiones A × B (mm) | Voltaje ajustable (V) | Corriente máx (A) | Potencia máx (W)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

Cómo seleccionar su TTV

• Rango de potencia objetivo (W): defina la carga térmica máxima a simular según el DUT.
• Voltaje de operación (V): especifique la fuente de alimentación disponible (12–600 V ajustable o 110/220 V fijo).
• Monitorización de temperatura: indique el tipo de sensor preferido (NTC/RTD) y si se requiere medición monopunto o multipunto.
• Límites mecánicos y configuración de refrigeración: proporcione espacio disponible, huella de montaje y enfoque de refrigeración (aire, cold plate, inmersión, OAM).

Configuraciones disponibles 12V ~ 600V (datos)
Dimensiones (mm) | Voltaje ajustable (V) | Rango de potencia (W) | Corriente máxima (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Configuraciones 110V / 220V (resumen)
Voltaje (V) | Dimensiones (mm) | Potencia seleccionable (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Puntos técnicos destacados

• Base de baquelita: montaje directo en placas frías con alineación para mantener presión de contacto constante.
• Opciones de voltaje: ajustable 12–600 V o fijo 110 / 220 V.
• Alta potencia: salida total hasta 12 800 W.
• Tamaños personalizables: de 30×30 mm a 80×80 mm o a medida.
• Cableado y sensores: soporte para cableado de alto voltaje certificado (p. ej. UL 12AWG/16AWG) y sensores NTC/RTD integrados opcionales.

Aplicaciones

• Pruebas de rendimiento de cold plates y refrigeración líquida para IA/HPC
• Evaluación de materiales TIM
• Benchmarking de vapor chambers y disipadores
• Validación de diseños de inmersión y OAM
• Desarrollo y validación en laboratorio de soluciones de refrigeración

Notas
El TTV está diseñado para proporcionar simulación térmica reproducible de nivel de laboratorio con un montaje mecánico seguro que elimina la inestabilidad durante las pruebas. Se ofrecen patrones de pernos personalizados, funciones de montaje y configuraciones de potencia/voltaje para adaptarse a huellas de placas frías específicas.

Especificaciones técnicas

• Familia de modelos: Thermal Test Vehicle (TTV)
• Potencia máxima seleccionable: hasta 12 800 W
• Base de montaje estándar: placa de baquelita
• Tamaños estándar: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm (tamaños a medida disponibles)
• Opciones de voltaje: ajustable 12–600 V o fijo 110 V / 220 V
• Sensor de temperatura: soporte para NTC / RTD integrados (monopunto / multipunto)
• Cableado: soporte para cableado UL 12AWG / 16AWG según configuración
• Aplicaciones principales: validación cold plate, tests de refrigeración líquida, evaluación TIM, benchmarking de vapor chamber
