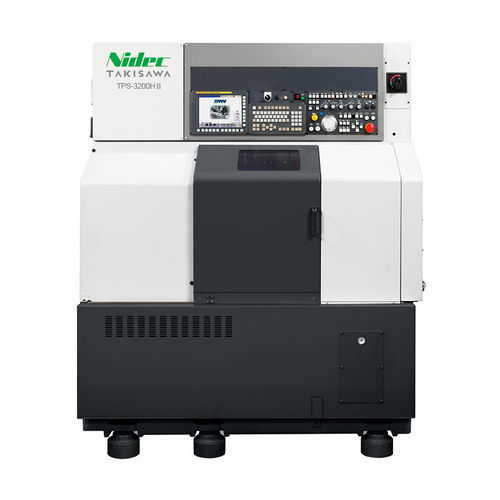

Torno CNC TPS-3200HⅡ

horizontalpara piezas no circulares

El TPS-3200H2 es un torno para anillos de pistón diseñado para el mecanizado no circular en forma oval (apple-shaped) del diámetro interior (ID) y exterior (OD), con capacidad integrada de corte. Ejecuta el torneado del OD en el porta-herramientas normal y, a continuación, realiza secuencialmente el torneado del ID y el corte mediante un portaherramientas de torneado ID en eje X y un portaherramientas de corte montados en la torreta principal.

Aplicaciones / Capacidades clave

• Mecanizado oval (apple-shaped) de ID y OD de anillos de pistón
• Operación de corte integrada inmediatamente después del torneado
• Flujo de mecanizado secuencial en una sola sujeción: torneado OD (torreta normal) → torneado ID y corte (portaherramientas ID en eje X y portaherramientas de corte en torreta principal)

Características / Especificaciones técnicas

• Diámetro máx. / Longitud máx. de torneado: φ246 / 320 mm
• Velocidad del husillo: 1000 min-1
• Tipo de torreta: para mecanizado no circular
• Motor del husillo: 7 kW
• Potencia eléctrica: 14.0 kVA
• Presión de aire: 0.5 MPa
• Altura de la máquina: 1900 mm
• Espacio requerido en planta: 1795 × 1850 mm
• Peso de la máquina: 2600 kg
