Torno CNC TPS-3400HⅡ
horizontalde alta velocidad

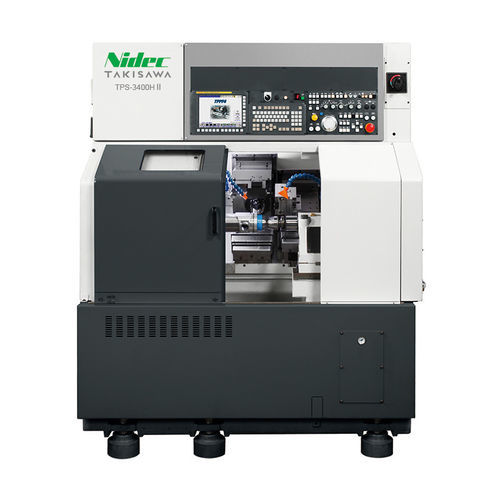

Torno CNC - TPS-3400HⅡ - TAKISAWA - horizontal / de alta velocidad
Torno CNC - TPS-3400HⅡ - TAKISAWA - horizontal / de alta velocidad
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Rendimiento
de alta velocidad
Diámetro

260 mm
(10,24 in)

Velocidad de rotación

4.000 rpm
(25.132,741 rad.min-1)

Longitud de la pieza

285 mm
(11 in)

Potencia nominal

11 kW
(15 hp)

Longitud total

1.600 mm
(63 in)

Ancho total

2.370 mm
(93 in)

Altura total

1.970 mm
(78 in)

Peso

3.000 kg
(6.614 lb)

Descripción

El TPS-3400HⅡ es un centro de mecanizado para pistones de Takisawa diseñado para el mecanizado oval del diámetro exterior (OD) y el ranurado de garganta de pistones de motores de automoción. Integra el software de mecanizado propio de Takisawa y una unidad de mecanizado oval de alta velocidad para reducir operaciones y mantener alta precisión.

Características principales
  • Reducción de procesos al combinar el mecanizado oval del OD y el ranurado de garganta de los pistones.
  • Software de programación para mecanizado de pistones de Takisawa (TPPF3) para operaciones de mecanizado optimizadas.
  • Unidad de mecanizado oval desarrollada por Takisawa que ofrece muy alta velocidad y precisión de mecanizado.
  • Porta-herramientas de torneado para el ranurado del diámetro exterior que puede inclinarse según la forma de la ranura para adaptarse a distintos contornos.
  • Función de mecanizado de alta velocidad que sincroniza los ejes C, Z y Y para permitir el mecanizado rápido de perfiles ovales del diámetro exterior.


Aplicaciones
  • Mecanizado integrado del OD oval y del ranurado de garganta de pistones de motor para reducir etapas del proceso productivo.


Especificaciones técnicas
  • Diámetro máximo de torneado / Longitud máxima de torneado: Φ260 / 285 mm
  • Velocidad de husillo: 4000 min⁻¹
  • Tipo de torreta: para mecanizado no circular; para torneado
  • Motor del husillo: 11 kW
  • Potencia eléctrica: 22.2 kVA
  • Presión de aire: 0.5 MPa
  • Altura de la máquina: 1970 mm
  • Espacio en planta requerido: 1600 × 2370 mm
  • Peso de la máquina: 3000 kg
