Torno CNC TPS-5000HⅡ
horizontal4 ejesde doble torreta

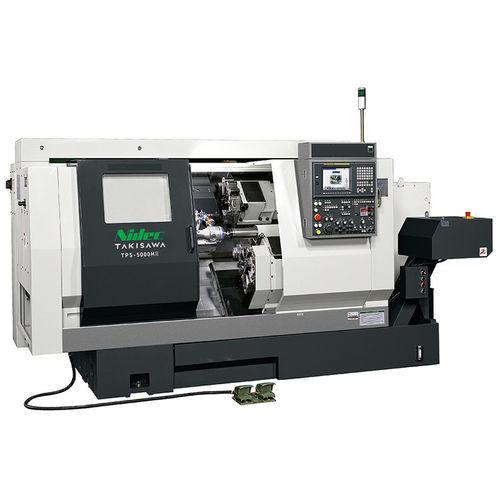

Torno CNC - TPS-5000HⅡ - TAKISAWA - horizontal / 4 ejes / de doble torreta
Torno CNC - TPS-5000HⅡ - TAKISAWA - horizontal / 4 ejes / de doble torreta
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
4 ejes
Torretas
de doble torreta
Aplicaciones
de producción, para piezas no circulares
Otras características
compacto, multifunción
Diámetro

320 mm
(12,6 in)

Velocidad de rotación

3.000 rpm, 4.000 rpm
(18.849,556 rad.min-1, 25.132,741 rad.min-1)

Longitud de la pieza

250 mm
(10 in)

Longitud máxima de corte

250 mm
(10 in)

Potencia nominal

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Longitud total

3.880 mm
(153 in)

Ancho total

2.673 mm
(105 in)

Altura total

1.850 mm
(73 in)

Peso

6.000 kg
(13.228 lb)

Descripción

El TPS-5000HⅡ es un torno CNC de integración de procesos que combina el mecanizado no circular (oval) del diámetro exterior del pistón con operaciones adicionales mediante dos torretas. La configuración de 2 torretas y 4 ejes integra el mecanizado no circular para apoyar una producción flexible de tipo y lote variables.

Características clave
  • Mecanizado oval del diámetro exterior del pistón (no circular)
  • Operaciones de mecanizado adicionales mediante dos torretas
  • Torno CNC de 2 torretas y 4 ejes con capacidad de mecanizado no circular integrada
  • Optimizado para un mecanizado eficiente de pistones en producción de tipos y lotes variables

Especificaciones principales de la máquina
  • Diámetro máximo de torneado / Longitud máxima de torneado: φ320 / 250 mm
  • Velocidad del husillo: Torneado: 4000 min⁻¹, No circular: 3000 min⁻¹
  • Tipo de torreta: T1, T2: torreta de torneado; T3: para mecanizado no circular
  • Motor del husillo: 11 / 7,5 kW
  • Potencia eléctrica: 30,8 kVA
  • Fuente de aire: 0,5 MPa
  • Altura de la máquina: 1850 mm
  • Espacio en planta requerido: 3880 × 2673 mm
  • Peso de la máquina: 6000 kg
