Centro de mecanizado 3 ejes TPS-3300HII
horizontalpara aluminiode torneado

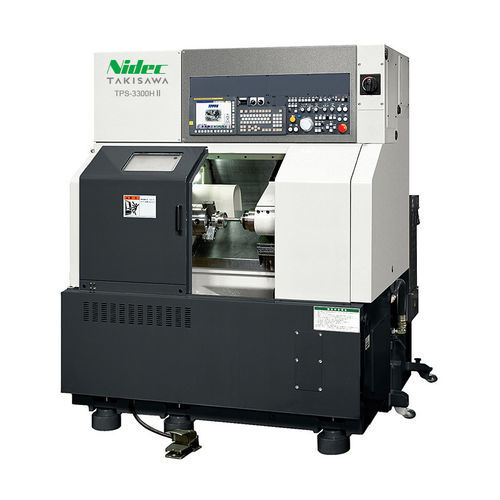

Centro de mecanizado 3 ejes - TPS-3300HII - TAKISAWA - horizontal / para aluminio / de torneado
Centro de mecanizado 3 ejes - TPS-3300HII - TAKISAWA - horizontal / para aluminio / de torneado
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Material mecanizado
para aluminio
Otra función
de torneado
Otras características
de alta precisión, de gran velocidad, con torreta
Velocidad de rotación

1.000 rpm
(6.283 rad.min-1)

Potencia

7 kW
(9,52 hp)

Peso total

2.800 kg
(6.172,94 lb)

Longitud total

1.795 mm
(70,7 in)

Anchura total

2.640 mm
(103,9 in)

Altura total

1.970 mm
(77,6 in)

Descripción

El TAKISAWA TPS-3300HII es un centro de mecanizado 3D dedicado a los orificios para pasador de pistón, diseñado para perfiles internos en forma de campana y ovalados con alta precisión empleados en pistones automotrices.

Descripción general
El TPS-3300HII de TAKISAWA ofrece una solución completa para el mecanizado de orificios de pasador. Integra un software de programación interactivo dedicado (TPPF3) para facilitar la creación de programas 3D y combina funciones de torno CNC con una broca/herramienta rotativa de muy alta velocidad para realizar mecanizados interiores tridimensionales precisos y acabados de alta velocidad. El método de raspado en espiral y el mecanismo cerámico de alta precisión logran acabados tipo espejo y tolerancias dimensionales ajustadas, apropiadas para aplicaciones estándar y de alto rendimiento.

Capacidades clave
  • Diseñado específicamente para el mecanizado de orificios de pasador de pistón, admite perfiles internos en campana, ovalados y escalonados.
  • Software de programación TAKISAWA para pistones (TPPF3) integrado para generar programas 3D de forma simplificada.
  • Combinación de ejes tipo torno CNC y husillo-herramienta rotativo de muy alta velocidad para mecanizado 3D interno y acabado a alta velocidad.
  • Método único de raspado en espiral que permite un contorneado de alta precisión y acabados de superficie tipo espejo.
  • Facilita nuevos diseños de pistones que contribuyen al ahorro energético y a objetivos medioambientales.

Especificaciones técnicas
  • Velocidad de husillo (min⁻¹): Husillo izquierdo: 1000 / Herramienta giratoria: 42000
  • Tipo de torreta: Husillo de herramienta
  • Motor de husillo (kW): 7 / Herramienta giratoria: 15
  • Potencia eléctrica (kVA): 30.3
  • Fuente de aire (MPa): 0.5
  • Altura de la máquina (mm): 1970
  • Superficie requerida (mm): 1795×2640
  • Peso de la máquina (kg): 2800
