Torno CNC TPS-4100HⅡ
horizontal2 ejespara producción de piezas pequeñas

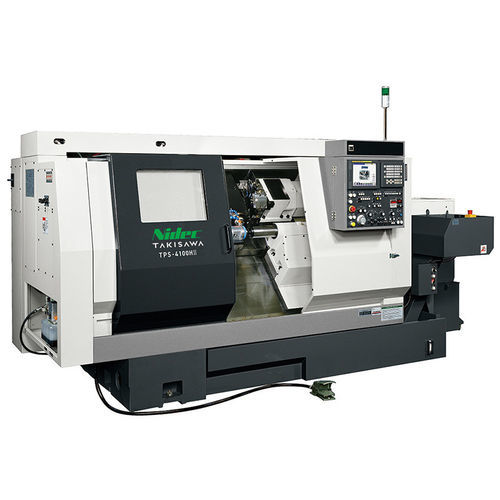

Torno CNC - TPS-4100HⅡ - TAKISAWA - horizontal / 2 ejes / para producción de piezas pequeñas
Torno CNC - TPS-4100HⅡ - TAKISAWA - horizontal / 2 ejes / para producción de piezas pequeñas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Aplicaciones
para producción de piezas pequeñas, para piezas no circulares
Rendimiento
de alto rendimiento
Otras características
multifunción
Diámetro

320 mm
(12,6 in)

Velocidad de rotación

4.000 rpm
(25.132,741 rad.min-1)

Longitud de la pieza

250 mm
(10 in)

Longitud máxima de corte

Máx.: 250 mm
(10 in)

Mín.: 250 mm
(10 in)

Potencia nominal

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Longitud total

3.880 mm
(153 in)

Ancho total

2.673 mm
(105 in)

Altura total

1.850 mm
(73 in)

Peso

5.500 kg
(12.125 lb)

Descripción

Descripción general
Torno CNC de 2 ejes tipo integración de procesos que integra una función de mecanizado no circular para permitir el mecanizado eficiente de pistones en producciones de variedad y en pequeños lotes. Realiza mecanizado oval del diámetro exterior del pistón y admite un mecanizado adicional con una torreta.

Aplicaciones
  • Producción de pistones con alta variedad y pequeños volúmenes
  • Consolidación de procesos para sustituir líneas multipasos
  • Fabricación de perfiles de OD no circulares


Características principales
  • Función integrada de mecanizado no circular para perfiles ovales del OD
  • Torreta única que permite operaciones de mecanizado adicionales para consolidar procesos
  • Diseñado para producción flexible y de tipos variables


Especificaciones técnicas
  • Diámetro máximo de torneado / Longitud máxima de torneado: Φ320 / 250
  • Velocidad del husillo: 4000 min-1
  • Tipo de torreta: T1: torreta tambor octogonal; T2: para mecanizado no circular
  • Motor del husillo: 11 / 7.5 kW
  • Potencia eléctrica: 28.1 kVA
  • Presión de aire: 0.5 MPa
  • Altura de la máquina: 1850 mm
  • Espacio en planta requerido: 3880 × 2673 mm
  • Peso de la máquina: 5500 kg
