Torno CNC TPS-3500HⅡ
horizontalcompacto

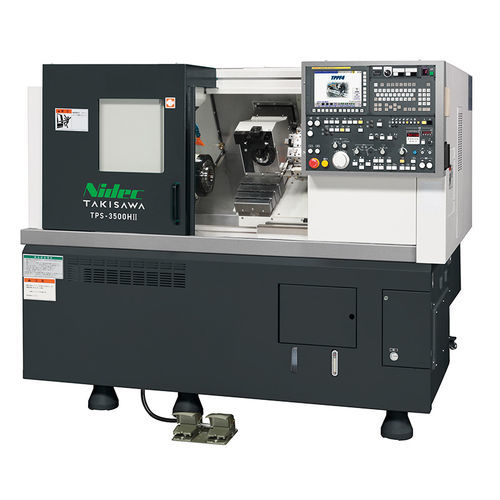

Torno CNC - TPS-3500HⅡ - TAKISAWA - horizontal / compacto
Torno CNC - TPS-3500HⅡ - TAKISAWA - horizontal / compacto
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Otras características
compacto
Diámetro

260 mm
(10,24 in)

Velocidad de rotación

4.000 rpm
(25.132,741 rad.min-1)

Longitud de la pieza

250 mm
(10 in)

Potencia nominal

11 kW
(15 hp)

Longitud total

2.125 mm
(84 in)

Ancho total

2.500 mm
(98 in)

Altura total

1.725 mm
(68 in)

Peso

3.600 kg
(7.937 lb)

Descripción

Máquina compacta que consolida el proceso completo de mecanizado de pistones elípticos, permitiendo el torneado tanto ovalado como estándar de pistones. Integra el sistema de mecanizado Non-Circular de Takisawa con una torreta de torneado estándar, contrapunto hidráulico y transportador de virutas con salida trasera. Diseñada para una integración sencilla en líneas de producción de pistones existentes y equipada con el software TPPF3 para torneado multitarea de pistones.

Capacidades principales
  • Mecanizado de pistones elípticos (no circulares) y torneado estándar de pistones
  • Combinación del sistema de mecanizado no circular con una torreta de torneado estándar (configuración de una torreta)
  • Contrapunto hidráulico para soporte de la pieza
  • Transportador de virutas con salida trasera para extracción eficiente
  • Listo para integrarse en líneas de producción de pistones existentes
  • Equipado con el software TPPF3 para el torneado multitarea de nueva generación


Especificaciones técnicas / Características
  • Diámetro máximo de torneado / Longitud máxima de torneado: Φ260 / 250 mm
  • Velocidad del husillo: 4000 min⁻¹
  • Tipo de torreta: torreta para mecanizado no circular y torreta de torneado (1 torreta)
  • Motor del husillo: 11 kW
  • Potencia eléctrica: 23,0 kVA
  • Presión de aire: 0,5 MPa
  • Altura de la máquina: 1725 mm
  • Superficie necesaria: 2125 × 2500 mm
  • Peso de la máquina: 3600 kg
