Circuito impreso multicapa

sin plomoa medidasensor de calor

Resumen

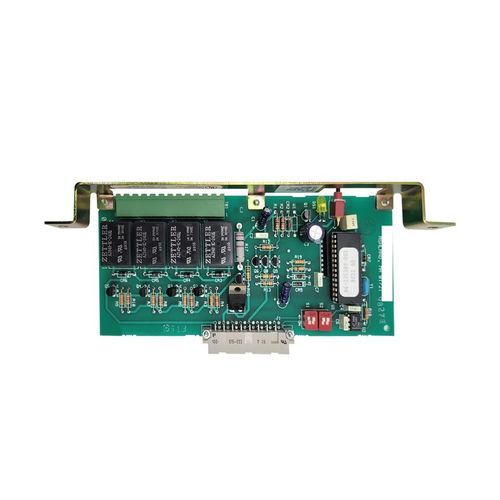

TECOO ofrece soluciones de fabricación de PCB de extremo a extremo para placas de control de alarmas contra incendios, componentes clave de los sistemas modernos de detección y alarma. La producción se centra en la precisión, la fiabilidad y el cumplimiento de las normas de seguridad contra incendios.

Especificaciones clave

• Material: FR-4 laminado de alta temperatura, retardante de llama, clasificación UL94-V0
• Capas: 1–12 capas según la complejidad del diseño
• Grosor de la placa: 0,8 mm–2,4 mm
• Peso de cobre: 1–3 oz
• Acabado superf.: HASL sin plomo, ENIG, plata por inmersión
• Trazo/espacio mínimo: 3/3 mil
• Colores máscara de soldadura: verde, rojo, azul (alta resistencia térmica)
• Rango de temperatura de trabajo: −40 °C a +110 °C

Aplicaciones

• Paneles de control de alarma contra incendios comerciales y residenciales
• Sistemas de evacuación por voz de emergencia
• Módulos de control de detectores de humo y calor
• Controladores de sistemas de supresión de incendios
• Sistemas de seguridad para automatización industrial y de edificios

Ventajas

• Cumplimiento estricto de los estándares de seguridad contra incendios (UL, CE, RoHS)
• Durabilidad y rendimiento estable en entornos exigentes
• Soporte avanzado para control de impedancia y reducción de EMI
• Prototipado rápido y producción en volumen con calidad constante
• Análisis DFM y soporte de ingeniería para optimizar la fiabilidad

Características técnicas

• Material: FR-4, UL94-V0
• Capas soportadas: 1–12
• Grosor placa: 0,8–2,4 mm
• Peso de cobre: 1–3 oz
• Acabados: HASL sin plomo; ENIG; plata por inmersión
• Trazo/espacio mínimo: 3/3 mil
• Mascara de soldadura: verde, rojo, azul
• Temperatura de trabajo: −40 °C a +110 °C
