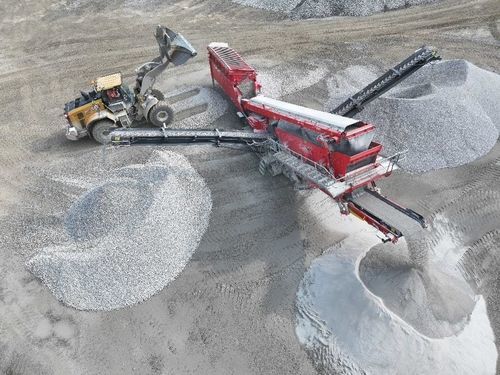

Criba para obra de construcción 693

para minasvibratoria linealvibratoria

Resumen La criba inclinada sobre orugas 693+ está diseñada para aplicaciones de alta producción en canteras, minería, arena y grava, carbón, astillas de madera y tierra vegetal. Cuenta con una caja de cribado de alta energía de doble planta (planta superior 6,1 m x 1,53 m, planta inferior 5,55 m x 1,53 m), una tolva amplia con alimentador de cinta de velocidad variable y opción de unidad híbrida. El sistema hidráulico y el grupo motopropulsor están configurados para un funcionamiento eficiente a bajas revoluciones sin comprometer el rendimiento.

Características clave

• Mecanismo de plegado simplificado y reconfigurado para los transportadores integrados que permite un despliegue rápido y una operación sencilla.
• Pasarelas plegables extra anchas para acceso seguro y reducción de tiempos de mantenimiento.
• Máxima utilización de las dos plantas de tamaño completo para capacidades de cribado elevadas en materiales finos, pegajosos y sucios.
• Ángulo del cajón de cribado ajustable hidráulicamente (20°–30°) para mayor flexibilidad de proceso.
• Telemática T-Link (hardware y software) instalada de serie para monitorización y reporte remoto.

Detalles adicionales Diseñado para operación continua de alto rendimiento, el 693+ incorpora convoyores y capacidad de apilamiento dimensionados para uso intensivo. El chasis robusto y el ángulo de cribado regulable permiten operar en condiciones exigentes del sitio, mientras que los sistemas de plegado simplificados y los amplios accesos reducen los tiempos de puesta en marcha y mantenimiento.

Especificaciones técnicas

• Potencia neta del motor: Tier 3/Stage IIIA - CAT C4.4 83 kW | Tier 4F/Stage V - Cat C3.6 82 kW (111 hp / 110 hp)
• Criba: Planta superior 6,1 m x 1,53 m | Planta inferior 5,55 m x 1,53 m
• Peso (aprox.): 34.700 kg
• Dimensiones de transporte (L x A x H): 18,95 m x 3,15 m x 3,6 m
• Dimensiones de trabajo (L x A x H): 19,17 m x 18,25 m x 6,72 m
• Caja de cribado: Ángulo 20°–30° hidráulico; carrera 7 mm; velocidad ~1.050 rpm; área de cribado ~18 m²
• Tolva / alimentador: Capacidad 6,9 m³; altura de alimentación 2,65 m (sin rejilla); ancho de entrada 4,1 m; ancho del alimentador 1,2 m; velocidad 0–16 m/min
• Transportador principal: Ancho de banda 1.050 mm; velocidad ~92 m/min
• Transportador de finos: Ancho 1.200 mm; altura de descarga ~4,41 m; capacidad de apilamiento ~127,5 m³
• Transportadores medio/sobredimensionado: Ancho típico 800 mm; altura descarga ~4,97 m; capacidad ~183 m³
• Oruga: Ancho de zapata 500 mm; velocidad de traslado ~0,8 km/h; capacidad de pendiente 32,6°
