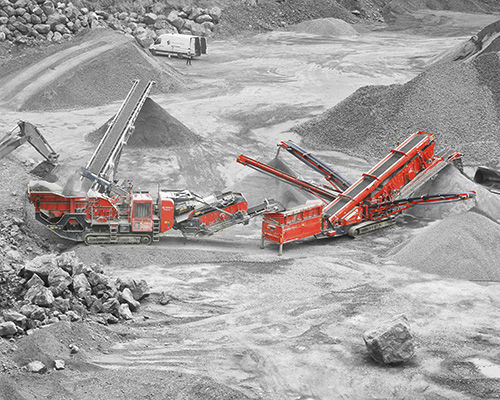

Criba de cribado en seco 696 3-Deck

para obra de construcciónpara minaspara madera

Descripción
La criba inclinada de 3 pisos Terex Finlay 696 está diseñada para cribado de alta producción en canteras, minería, arena y grava, carbón, astillas de madera y tierra vegetal. La máquina integra una caja de cribado de alta energía con tres pisos de tamaño completo y un paquete de transporte compacto para facilitar el traslado entre obras.

Características

• Caja de cribado de alta energía de tres pisos con tres pisos completos de 6,1 m x 1,7 m que proporcionan un área total de cribado de 31,1 m².
• Tolva de gran capacidad de 8 m³ y alimentador de banda de velocidad variable para un flujo de material constante; opciones: rejilla de volteo remota o rejilla vibratoria de doble piso.
• Transportador oversize-plus con inclinación y giro hidráulicos para recirculación a trituradora secundaria o apilamiento.
• Dimensiones de transporte compactas para facilitar el movimiento entre puestos de trabajo.
• Powerpack híbrido opcional para operación con alimentación externa o motor a bordo.
• Mecanismo de plegado intuitivo para los transportadores integrados que facilita el despliegue y desplazamiento en obra.
• Pasarelas hidráulicas plegables de serie para mejorar la eficiencia en obra y desplegar el cajón de cribado rápidamente.
• Sistema hidráulico diseñado para equilibrar potencia y eficiencia.
• Ángulo de la caja de cribado ajustable hidráulicamente entre 18° y 32°.
• T-Link telemática instalado de serie con suscripción de datos de siete años incluida.

Tolva / Alimentador

• Capacidad de tolva: 8 m³
• Altura de alimentación (sin rejilla): 2,5 m
• Ancho de alimentación (con placas laterales): 4,2 m
• Ancho de banda del alimentador: 1,2 m
• Velocidad del alimentador: variable, 0–16 m/min

Transportador principal

• Ancho de banda: 1,2 m
• Velocidad: 92 m/min
• Faldones de acero a lo largo de todo el transportador

Transportador intermedio

• Ancho de banda: 800 mm
• Ángulo de trabajo: 22°
• Velocidad: variable, 0–90 m/min
• Altura de descarga: 5,1 m
• Capacidad de apilamiento: 228 m³

Transportador oversize

• Ancho de banda: 800 mm
• Ángulo de trabajo: 22°
• Velocidad: variable, 0–90 m/min
• Altura de descarga: 5,1 m
• Capacidad de apilamiento: 228 m³

Transportador oversize plus

• Ancho de banda: 500 mm
• Ángulo de trabajo: variable hasta 24°
• Velocidad: variable, hasta 120 m/min
• Altura de descarga variable hasta 5,4 m
• Capacidad de apilamiento: 270 m³ @ 40°

Transportador de finos

• Ancho de banda: 1,2 m
• Ángulo de trabajo: variable hasta 27,5°
• Velocidad: variable, máx. 125 m/min
• Altura de descarga estándar: 5,5 m
• Capacidad de apilamiento: 285 m³

Caja de cribado

• Todos los pisos: 6,1 m x 1,7 m — tres pisos de tamaño completo
• Pasarelas hidráulicas plegables de serie
• Ángulo de cribado ajustable hidráulicamente: 18°–32°
• Área total de cribado: 31,1 m²

Chasis / Tren de rodaje

• Ancho de zapata: 500 mm
• Capacidad de subida: 32,6°
• Ángulo de rascado: 9°

T-Link Telematics
T-Link telemática instalado de serie permite monitorización remota de ubicación y estado de la máquina y proporciona datos para optimizar la disponibilidad. La activación y configuración se realizan a través del servicio telemático del fabricante.

Especificaciones técnicas

• Potencia neta del motor: opciones según ficha técnica
• Tamaño del cribado (cada piso): 6,1 m x 1,7 m
• Área total de cribado: 31,1 m²
• Peso de la máquina: aprox. 40 050 kg
• Dimensiones de transporte (H x W x L): aprox. 3,65 m x 3,0 m x 19,7 m
• Dimensiones de trabajo (H x W x L): aprox. 5,8 m x 18,45 m x 21,01 m
• Capacidad de tolva: 8 m³
