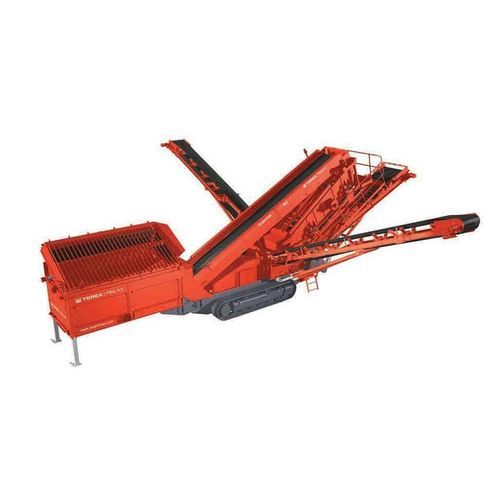

Criba de cribado en seco Finlay® 683

para obra de construcciónpara reciclajemóvil

Descripción general
La Finlay® 683 es una planta portátil de cribado inclinada de doble piso diseñada para operadores y contratistas de pequeño y medio tamaño. Integra alimentación, cribado y apilamiento para aplicaciones como arena y grava, áridos y reciclaje.

Principales características

• Tolva de 8 m³ con rejilla de volteo de 4,25 m y placas de ala.
• Rejilla de rechazo basculante hidráulica con control remoto y barras (4,25 m × separación 100 mm).
• Piso superior 3,66 m × 1,52 m y piso inferior 3,00 m × 1,52 m; tensado hidráulico de la malla del piso inferior.
• Pasarela alrededor del criba con barandilla, rodapié y escalera de acceso.
• Canalón de rechazo del cajón de cribado y faldones en el transportador principal.
• Transportadores oversize y mid-grade plegables hidráulicamente.
• Chasis sobre orugas 400 mm; mando de orugas con mando portátil y cable de 5 m.
• Puntos de engrase a bajo nivel y paradas de emergencia; protecciones según especificación M & Q.

Transportador principal

• Ancho de banda: 1,0 m (40”).
• Tipo de banda: banda lisa de 3 capas.
• Falda de acero a lo largo de toda la longitud del transportador.

Caja de cribado

• Piso superior: 3,66 m × 1,53 m (12' × 5').
• Piso inferior: 3,00 m × 1,53 m (10' × 5').
• Ángulo de cribado: ajuste hidráulico 18°–39°.
• Pasarelas de acceso en los dos laterales y en el extremo superior; área total de cribado: 10,1 m² (110 ft²).

Transportador de finos

• Ancho de banda: 1,2 m (48”).
• Ángulo de trabajo: variable hasta 25° (máx.).
• Altura de descarga estándar: 3,86 m (12'8”).
• Capacidad de apilamiento: 106 m³ (139 yd³).

Tolva / Alimentador

• Capacidad de tolva: 8 m³ (10,5 yd³).
• Altura de alimentación: 3,45 m (11'4”).
• Ancho de alimentación: 4,77 m (15'8”) con placas de ala de rejilla.
• Ancho de la banda alimentadora: 1,05 m (42”).

Transportadores oversize y de media fracción

• Ancho de banda: 650 mm (26”).
• Ángulo de trabajo: 24°.
• Transportadores plegables hidráulicamente para transporte y montaje.
• Altura de descarga: 4,72 m (14').
• Capacidad de apilamiento: 194 m³ (254 yd³).

Carro sobre orugas

• Ancho de zapata: 400 mm (16”).
• Velocidad de traslación: 0,9 km/h.
• Capacidad de pendiente: 27°.
• Ángulo de rastrillado: 8°.

Telemática
El sistema T-Link se instala de serie y proporciona acceso remoto a la ubicación y al estado de la máquina, permitiendo la supervisión remota para optimizar la utilización y el mantenimiento.

Especificaciones técnicas

• Potencia neta del motor: Tier 3 - Cat 113 hp | Tier 4F / Stage IV - 110 hp (≈ 83 kW / 82 kW).
• Tamaños de criba: superior 3,66 m × 1,52 m; inferior 3,00 m × 1,52 m.
• Peso (aprox.): 24.250 kg (53.462 lbs).
• Dimensiones de transporte (aprox.): H 3,25 m × W 3,00 m × L 15,00 m.
• Dimensiones de trabajo (aprox.): H 5,30 m × W 17,25 m × L 16,50 m.
• Área total de cribado: 10,1 m².
• Tolva: 8 m³; transportadores: principal 1,0 m / finos 1,2 m / oversize 650 mm.
