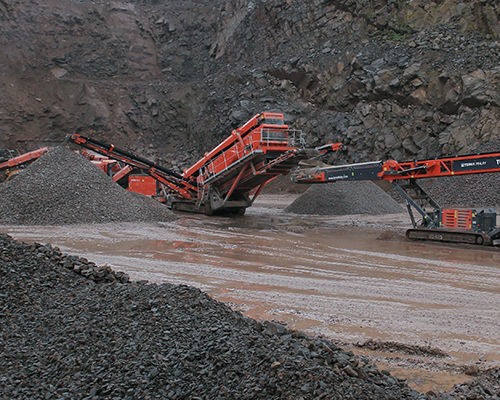

Criba de cribado en seco 696 2-Deck

para minaspara obra de construcciónvibratoria

Descripción
La criba inclinada 696 2-Deck está diseñada para aplicaciones en canteras, minería y agregados. Cuenta con dos pisos de tamaño completo de 6,1 m x 1,7 m que proporcionan una amplia superficie de cribado. La tolva de 8 m³ con alimentador de cinta de velocidad variable garantiza una alimentación constante y puede equiparse con rejilla de volteo remota o rejilla vibrante de doble piso. Las pasarelas del cajón de cribado y los transportadores de producto se pliegan hidráulicamente para permitir una puesta en marcha rápida (normalmente < 30 minutos) y dimensiones de transporte compactas para facilitar los traslados entre obras.

Características clave

• Dos pisos de cribado de tamaño completo (6,1 m x 1,7 m) para mayor área de cribado.
• Ángulo del cajón de cribado regulable hidráulicamente: 18°–32°.
• Pasarelas y transportadores integrados plegables hidráulicamente para despliegue y transporte rápidos.
• Alimentador de cinta de velocidad variable (0–16 m/min) para un flujo de material constante.
• Telemática T-Link instalada de serie con suscripción de datos gratuita de siete años.

Beneficios para el operador
Reducción del tiempo de puesta a punto gracias a los sistemas de plegado hidráulico; paquete de transporte compacto para facilitar los movimientos entre obras; powerpack híbrido opcional que permite funcionamiento eléctrico desde suministro externo o motor a bordo.

Tolva / Alimentador

• Capacidad de la tolva: 8 m³ (10,5 yd³).
• Altura de alimentación: 2,5 m (aprox. 8').
• Ancho de alimentación (con alas de rejilla): 4,2 m (aprox. 13'9").
• Ancho de la cinta del alimentador: 1,2 m (48").
• Velocidad del alimentador: variable 0–16 m/min (0–53 ft/min).

Caja de cribado

• Dos pisos de tamaño completo: 6,1 m x 1,7 m (20' x 5'7").
• Área total de cribado: 20,74 m² (223 ft²).
• Ángulo regulable hidráulicamente: 18°–32°.
• Pasarelas plegables hidráulicamente para un despliegue seguro y rápido.

Transportadores (selección)

• Transportador oversize: ancho de banda 800 mm (32"), velocidad variable 0–90 m/min, altura de descarga ~5,1 m, capacidad de apilamiento ~228 m³.
• Transportador principal: ancho 1,2 m (48"), velocidad ~92 m/min, faldones de acero a lo largo de la longitud.
• Transportador intermedio: ancho 800 mm (32"), ángulo de trabajo ~22°, velocidad variable 0–90 m/min, altura de descarga hasta ~5,1 m.
• Transportador de finos: ancho 1,2 m (48"), velocidad hasta 125 m/min, altura de descarga estándar 5,5 m, capacidad de apilamiento ~285 m³.

Chasis y movilidad

• Ancho de zapata: 500 mm (20").
• Capacidad de subida en pendiente: hasta 32,6°.
• Ángulo de rake: 9°.

Telemática T-Link
El hardware y software T-Link se instalan de serie para proporcionar supervisión remota, localización e informes de rendimiento. Se incluye una suscripción de datos gratuita de siete años para apoyar la disponibilidad y el diagnóstico remoto de la máquina.

Accesorios / opciones

• Powerpack híbrido opcional (motores eléctricos a bordo) para permitir operación eléctrica desde suministro externo o motor a bordo.
• Opciones de tolva: rejilla de volteo remota o rejilla vibrante de doble piso.

Especificaciones técnicas

• Modelo: 696 2-Deck.
• Tamaño de los pisos: 6,1 m x 1,7 m por piso; área total de cribado 20,74 m².
• Capacidad de tolva: 8 m³ (10,5 yd³).
• Peso indicativo: 33.800 kg (74.550 lbs).
• Dimensiones de transporte (indicativas): A 3,65 m · An 3,0 m · L 19,7 m.
• Dimensiones de trabajo (indicativas): A 5,8 m · An 18,1 m · L 21,01 m.
• Anchos de cinta: principal 1,2 m (48"), oversize/intermedio 800 mm (32"), finos 1,2 m (48").
• Rango de ángulo de cribado: hidráulico 18°–32°.
• Telemática: T-Link instalado con suscripción de datos gratuita de siete años.
