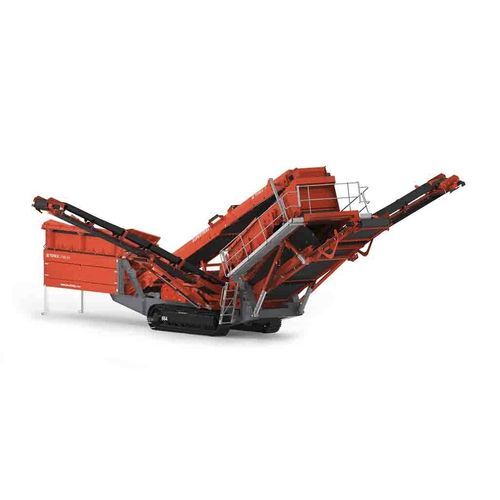

Criba para obra de construcción 684 2-Deck

para productos a granel2 fraccionesde dos mallas

Definición
El Finlay® 684 2-Deck es una criba inclinada compacta y transportable diseñada para el cribado de áridos. Dispone de dos pisos inclinados de 4,3 m x 1,7 m (2 x 4,3 m x 1,7 m) que proporcionan una superficie de cribado total de aproximadamente 14,6 m². El piso superior utiliza tensado rápido mediante cuñas y el piso inferior dispone de tensado hidráulico para reducir los tiempos de cambio de mallas.

Características principales

• Dos pisos inclinados de 4,3 m x 1,7 m cada uno para cribado de alta capacidad.
• Tensado rápido por cuñas en el piso superior, aberturas de acceso y tensado hidráulico en el piso inferior para minimizar tiempos de inactividad.
• Tres transportadores de descarga ajustables y plegables hidráulicamente para transporte.

Transportadores y componentes

• Transportador principal: ancho de cinta aprox. 1,0 m (40") con faldón de acero a lo largo y placas anti-retroceso.
• Transportador de finos: ancho aprox. 1,2 m (48"); ángulo de trabajo variable hasta 25°; altura de descarga estándar ~4,15 m; capacidad de apilamiento ~106,3 m³ @ 25°.
• Transportadores oversize / mid-grade: ancho típico 650 mm (26"); banda Chevron 2 capas EP250; plegado hidráulico; alturas de descarga y capacidades según configuración.

Tolva / alimentador

• Capacidad tolva: ~8 m³ (10,5 yd³).
• Altura de alimentación: ~3,45 m (11'4").
• Anchura de alimentación: ~4,77 m (con placas de ala de rejilla).

Caja de cribado

• Dos pisos: 4,3 m x 1,7 m cada uno — superficie total de cribado ~14,6 m² (156 ft²).
• Ángulo de cribado: ajustable aproximadamente 18°–37° (ajuste hidráulico disponible).
• Placas de impacto en la zona de alimentación en material resistente a la abrasión.
• Pasarela de acceso galvanizada en ambos lados y en el extremo superior para inspección y mantenimiento.

Telemática
El hardware y software T-Link se suministran de serie, incluyendo un periodo de suscripción de datos desde fábrica (ej.: 7 años) según la configuración.

Mantenimiento y transporte

• Tensado rápido por cuñas en el piso superior y tensado hidráulico en el inferior para minimizar tiempos de cambio de mallas.
• Transportadores plegables hidráulicamente y puntos de elevación/transportes previstos para el traslado por carretera.

Especificaciones técnicas

• Modelo: 684 2-Deck.
• Pisos de cribado: 2 x 4,3 m x 1,7 m.
• Superficie total de cribado: ~14,6 m² (156 ft²).
• Capacidad tolva: ~8 m³ (10,5 yd³).
• Ancho transportador principal: ~1,0 m (40"); transportador fines: ~1,2 m (48"); oversize/mid-grade: ~650 mm (26").
• Ángulo de cribado: ~18°–37° (ajuste hidráulico posible).
• Peso de transporte indicativo: 28.750 kg / 63.380 lbs; dimensiones de transporte y trabajo según ficha técnica.
• Equipamiento estándar/opcional: T-Link, opciones de supresión de polvo, distintos medios de cribado y configuraciones de transportadores.
