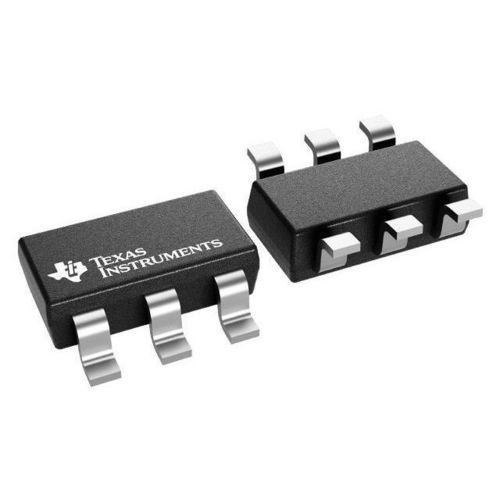

Convertidor DC/DC reductor TPS563201

reductorcircuito integradoSMD

Resumen
El TPS563201 es un convertidor reductor síncrono (buck) compacto de 3 A en encapsulado SOT-23 de 6 pines (DDC). Diseñado para un número mínimo de componentes externos, ofrece bajo consumo en reposo y respuesta transitoria rápida mediante el control D-CAP2. El TPS563201 opera en modo pulse-skip para maximizar la eficiencia en cargas ligeras y admite condensadores de salida de baja ESR sin compensación externa.

Características principales

• Convertidor reductor síncrono 3 A (TPS563201) con FETs integrados
• Control D-CAP2™ para rápida respuesta a transitorios
• Rango de tensión de entrada: 4,5 V a 17 V
• Rango de tensión de salida: 0,76 V a 7 V
• Modo pulse-skip (TPS563201) para eficiencia en cargas ligeras
• Frecuencia de conmutación: 580 kHz
• Baja corriente en apagado: < 20 µA
• Precisión de realimentación: 2% (25 °C)
• Limitación de corriente ciclo a ciclo y protección por modo hiccup
• Protección UVP no latch y apagado térmico (TSD)
• Soft-start fijo: 1,0 ms

Parámetros técnicos

• Topología: Buck
• Iout (máx): 3 A
• Vin (min–máx): 4,5 V – 17 V
• Vout (min–máx): 0,76 V – 7 V
• Modo de control: D-CAP2
• Frecuencia de conmutación: 580 kHz
• Iq (típ): 0,0004 A
• Ciclo de trabajo (máx): 80%
• Rango de temperatura de unión: -40 °C a 125 °C

Encapsulado | Pines | Tamaño

• Encapsulado: SOT-23-THN (DDC)
• Pines: 6
• Área aproximada: 8,12 mm² (2,9 x 2,8 mm)

Módulo de evaluación
Módulo de evaluación: TPS563201EVM-715 — módulo de evaluación step-down 3 A. Los EVM y diseños de referencia facilitan la validación rápida.

Documentación y recursos
Disponibles hoja de datos, notas de aplicación, modelos de simulación (PSpice), guía del EVM y diseños de referencia para selección, layout y consideraciones térmicas.

Aplicaciones típicas

• Regulación point-of-load en sistemas industriales y embebidos
• Equipo de telecomunicaciones y redes
• Instrumentación y equipos de prueba
• Dispositivos alimentados por batería y aplicaciones de bajo consumo
