Controlador de cargador de baterías BQ25713

Resumen El BQ25713/BQ25713B es un controlador de carga síncrono NVDC en topología buck‑boost para sistemas de 1 a 4 celdas en serie. Ofrece conmutación automática entre modos buck, boost y buck‑boost, compatibilidad con USB‑PD y USB‑OTG, y protecciones a nivel de sistema para operación fiable en aplicaciones con espacio limitado. Las funciones Vmin Active Protection e Input Current Optimizer mejoran la estabilidad ante picos de demanda.

Funciones clave

• Compatibilidad pin‑to‑pin y software con BQ25703A
• Carga de 1–4 celdas en serie; soporta múltiples químicas (Li‑Ion, LiPo, LiFePO4, plomo, NiMH, NiCd, SuperCap)
• Amplio rango de entrada: 3.5 V a 24 V (máx. absoluto 30 V)
• Compatible con USB 2.0/3.0/3.1 (Type‑C) y ajustes de corriente de USB Power Delivery
• Transiciones automáticas entre buck, boost y buck‑boost
• Gestión NVDC del path de alimentación con instant‑on y modo de suplemento desde la batería
• USB OTG: VBUS ajustable 3.0 V a 20.8 V (resol. 8 mV); límite de corriente OTG hasta 6.4 A (resol. 50 mA)
• Input Current Optimizer (ICO) e IDPM/VDPM para protección de la fuente y extracción máxima de potencia
• Pass Through Mode (PTM) de TI para mejorar eficiencia y carga rápida
• ADC integrado para monitorización de tensión/corriente/potencia; salida PROCHOT para throttling de CPU (perfiles IMVP8/IMVP9)
• Frecuencia de conmutación programable: 800 kHz o 1.2 MHz
• Alta precisión: ±0.5% tensión de carga; ±2% regulación/monitorización de corriente de entrada/carga; ±4% monitor de potencia
• Protecciones: apagado térmico, protección contra sobretensión y sobrecorriente en entrada/sistema/batería
• Certificación: IEC 62368‑1 CB; baja corriente de reposo de la batería

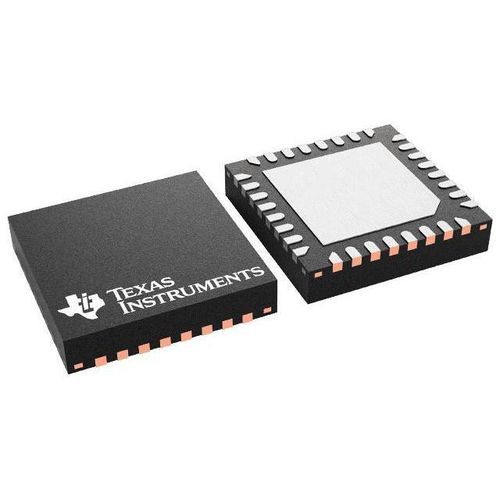

• Paquete: WQFN 32 pines 4 × 4 mm

Especificaciones eléctricas y mecánicas

• Celdas en serie soportadas: 1, 2, 3, 4
• Corriente máxima de carga: 8.128 A
• Rango de tensión de carga de la batería: 1.024 V a 19.2 V
• Tensión de entrada operacional: 3.5 V a 24 V (máx. absoluto 30 V)
• Topología de control: buck‑boost síncrono NVDC
• Interfaz de control: I2C más pin hardware para límite de corriente de entrada
• Frecuencia conmutación programable: 800 kHz o 1.2 MHz
• Temperatura de operación: −40 °C a 85 °C
• Paquete: WQFN 32 pines 4×4 mm

Aplicaciones Ideal para sistemas industriales y portátiles compactos: controladores embebidos, instrumentos portátiles, laptops/tablets robustos y otros equipos que requieren fuentes de entrada flexibles, compatibilidad USB‑PD y gestión fiable de baterías en espacios reducidos.

Documentación y recursos Recursos de diseño disponibles: hoja de datos, notas de aplicación, módulo de evaluación y diseños de referencia para acelerar la integración y la evaluación del sistema. Módulo de evaluación disponible para desarrollo y pruebas.
