Regulador de conmutación ajustable LM2596

reductorBuck

Resumen
La serie LM2596 son circuitos integrados monolíticos que proporcionan todas las funciones activas para un regulador conmutado reductor (buck). Pueden suministrar hasta 3 A con buena regulación de línea y carga. Disponibles en salidas fijas (3,3 V, 5 V, 12 V) y en versión ajustable (1,2 V a 37 V). Diseñados para un número mínimo de componentes externos y una implementación sencilla en fuentes conmutadas.

Características principales

• Corriente de salida máxima: 3 A
• Rango de tensión de entrada: 4,5 V a 40 V
• Versiones con salida fija: 3,3 V, 5 V, 12 V; versión ajustable 1,2 V–37 V (±4 % en condiciones especificadas)
• Requiere típicamente solo cuatro componentes externos
• Oscilador interno de frecuencia fija 150 kHz (permite componentes de filtro más pequeños)
• Función Enable (TTL shutdown) y modo de espera de bajo consumo (typ. ≈ 80 µA)
• Protección por corte térmico y limitación de corriente con reducción de frecuencia en dos etapas
• Buena regulación de línea y carga; utiliza inductores estándar disponibles

Encapsulados y mecánica

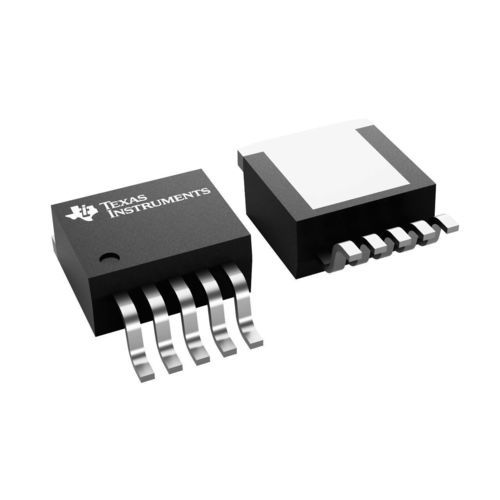

Disponible en encapsulados TO-220 de 5 pines (varias opciones de doblado de patillas) y en encapsulado superficial TO-263 de 5 pines. Ejemplos de áreas de encapsulado: TO-220 (NDH) 86.0552 mm² (10,16 × 8,47), TO-220 (NEB) 46.4312 mm² (10,16 × 4,57), TO-263 (KTT) 154.8384 mm² (10,16 × 15,24).

Parámetros (resumen)
Topología: Buck
Iout (max): 3 A
Vin (min): 4,5 V
Vin (max): 40 V
Vout (min): 3,3 V (fijo) / 1,2 V (ajustable)
Vout (max): 37 V
Iq (typ): 0,005 A (5 mA); espera típ. ≈ 80 µA
Ciclo de trabajo (máx): 100 %
Modo de control: Voltage mode
Funciones: Enable, protección contra sobrecorriente, corte térmico
Rango de temperatura de funcionamiento: -40 °C a 125 °C

Notas adicionales
Hay inductores estándar optimizados para la LM2596 disponibles en varios fabricantes. Recursos de diseño: hojas de datos, módulos de evaluación, modelos PSpice y soporte WEBENCH Power Designer para acelerar el prototipado y la verificación.
